20 Hp Simplex

[folke]

Vadkandetvara??


Kylare inne i hytten!?!
såna tokerier!

Folke

[folke]

Ingen som kände igen dieseln?!
Kerr-Stuart & Co # 4415

http://www.kerrstuart4415.org.uk/index.html

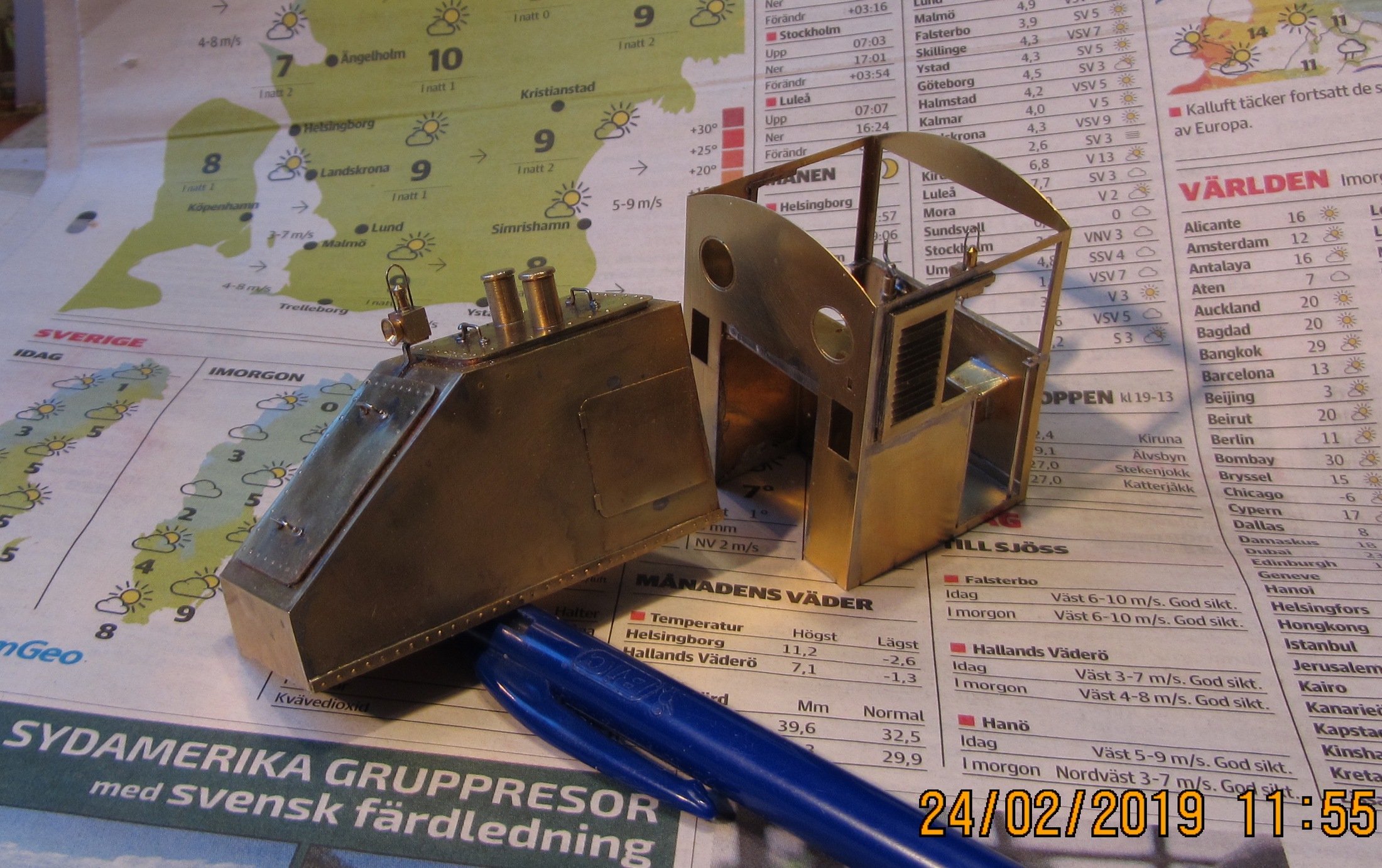

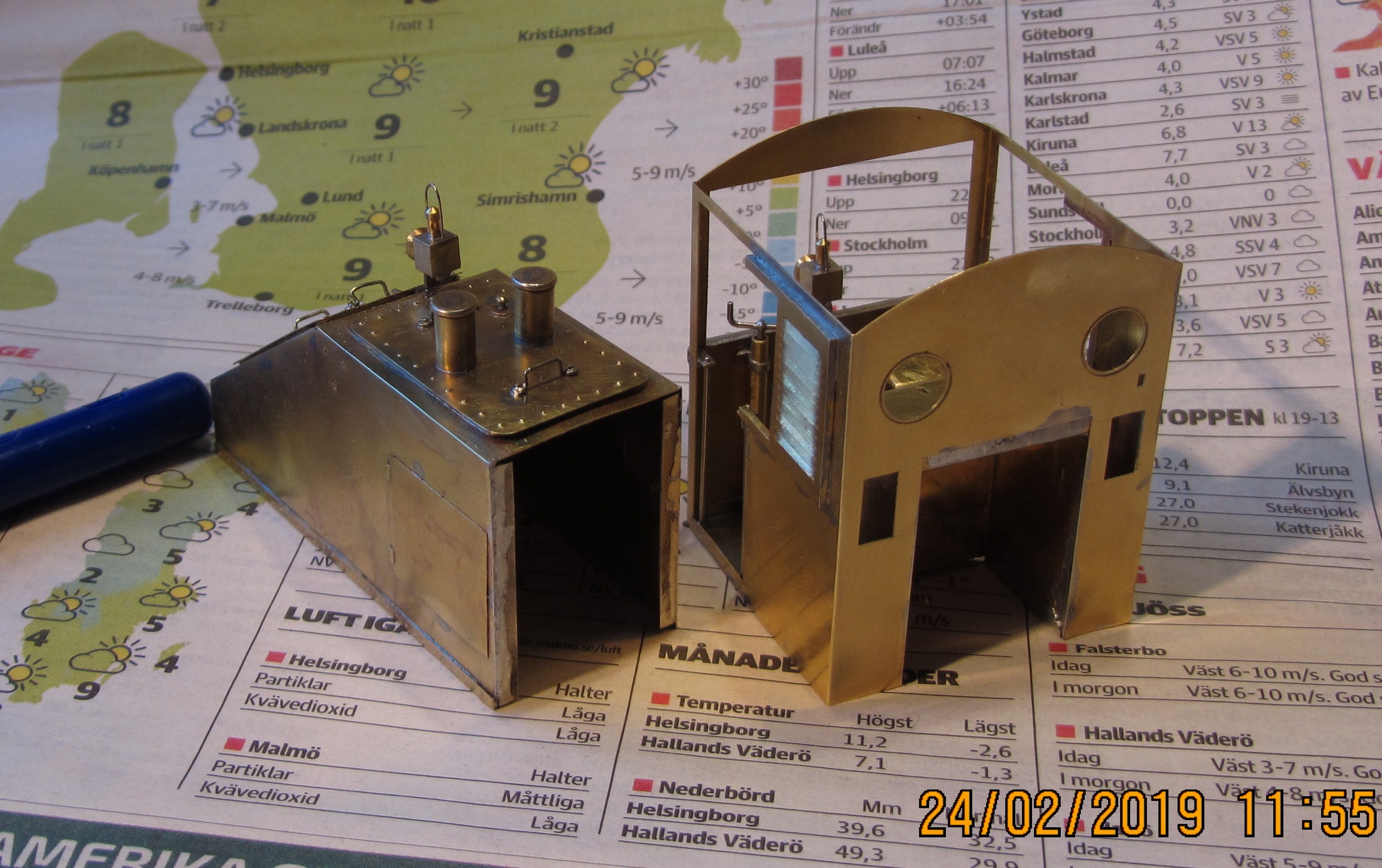

Tunn enkel etsplåt från A 1 models till huv och hytt.
Skala 7mm/fot


.


.


.
Väntar på kugghjul...

Folke

[henrix72se]

Mycket snyggt !!
Mässing ger alltid en helt annan tyngd till det hela...

Henrik

[henrix72se]

dubbel post.

[folke]

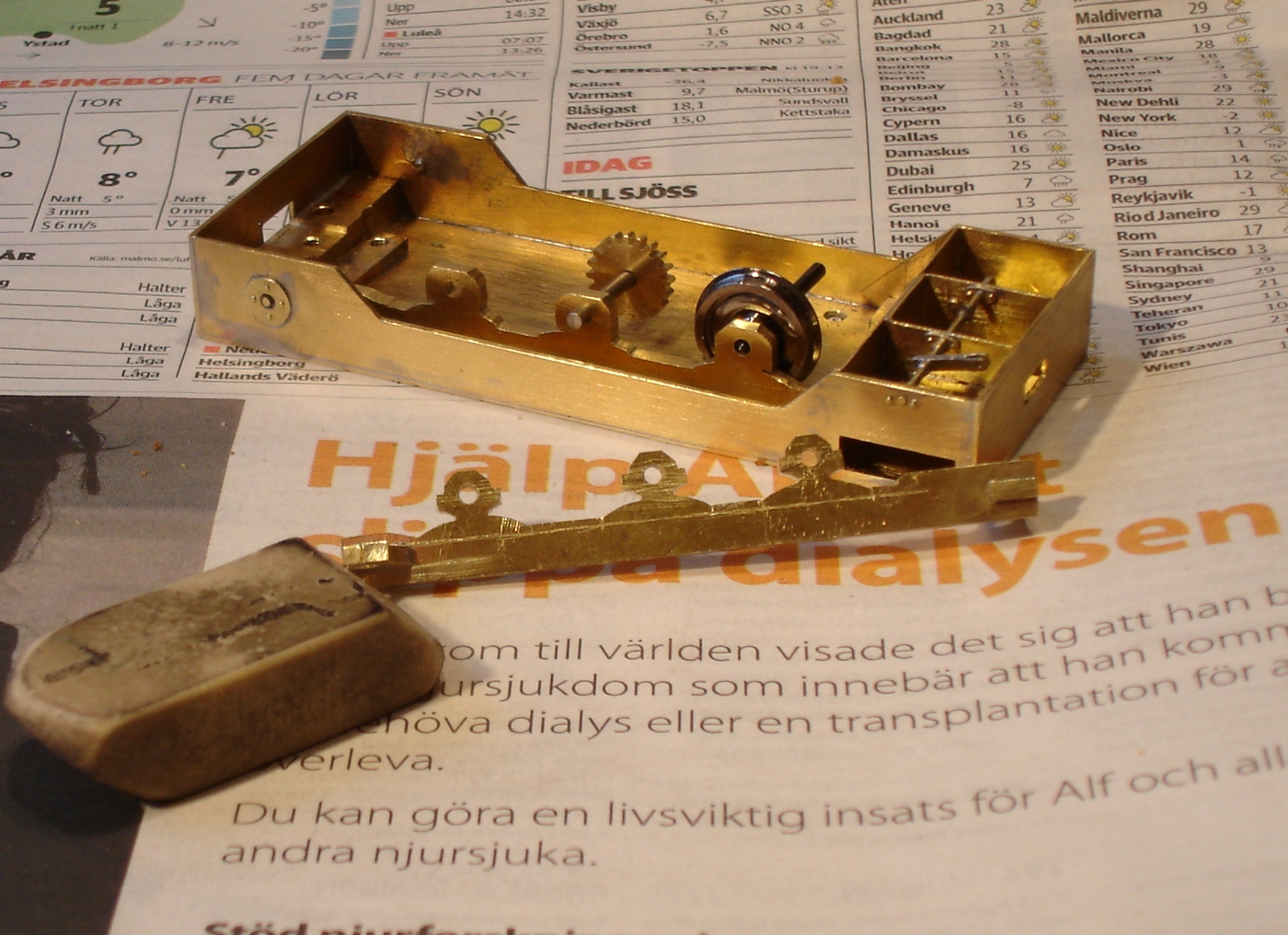

Underredet börjar ta form. puzzlar med kugghjulen.
(fick hem snäcka modul 0,5 istf 0,4!)

14 mm hjul från nån engelsk personvagnsboggie.
https://www.bachmann.co.uk/product/bran ... x1036-034/
.


Folke

[folke]

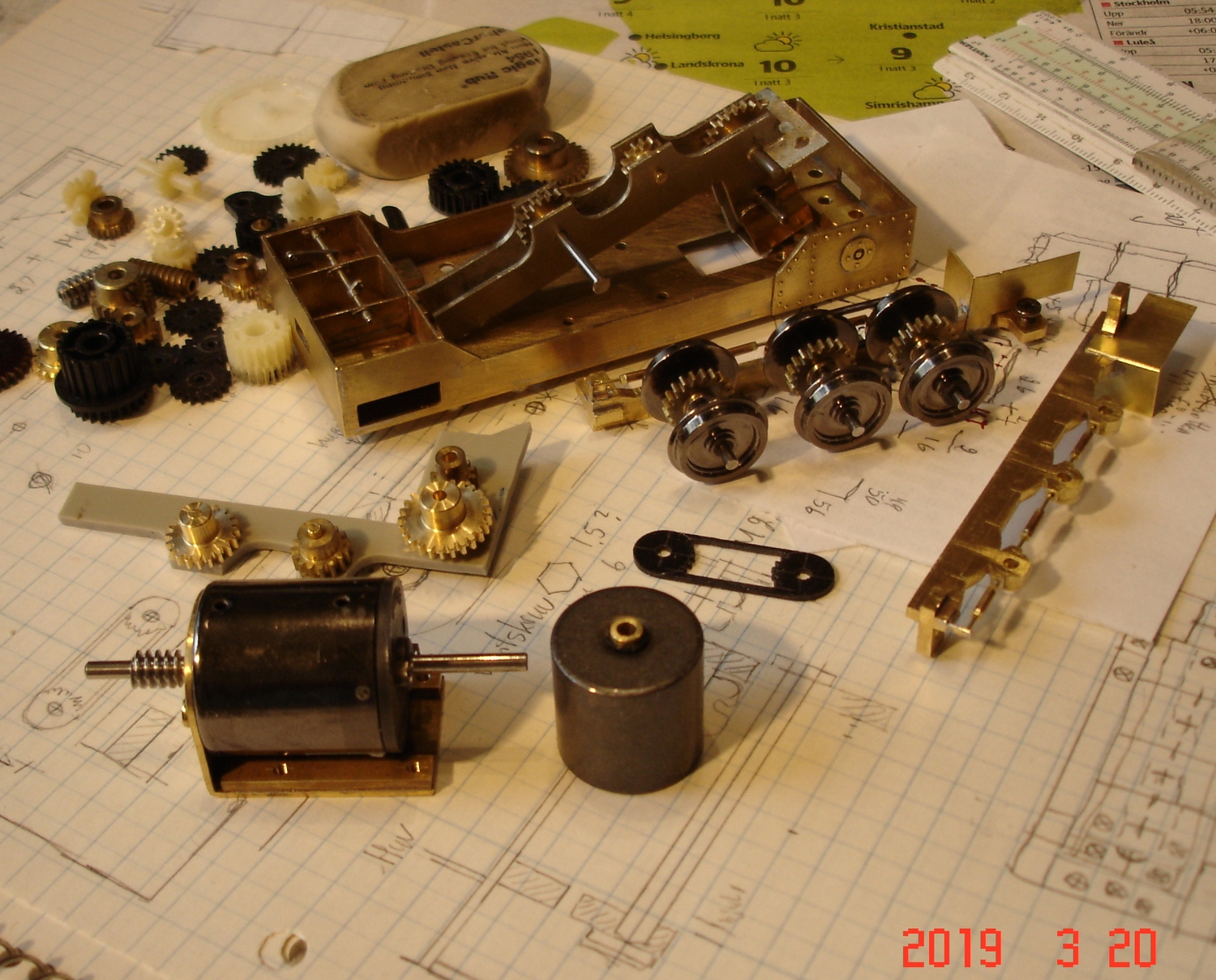

Nu rullar den, om man puttar på den villsäga.
Fick flytta ett kugghjul 0,4 mm och prova o justera nåra ggr...
Vad säger engelsmännen? 4 F? Filing fussing fitting and ? (fswearing?)
.
Sagami motor 22x24 med tungt järnsvänghjul från en ModelPower diesel.
Jobbigt att brotcha upp snäckan för hand till 2,37 dia,!


.
Loket var kedjedrivet från växellådan i nosen, sedan kedja omväxlande sidor bakåt, jag hitta ingen liten nog...
Funderade på mellankugghjul av plast, men förebilden rasslade nog lika kraftigt!

Nu ska jag grunna på elektronrören.

Folke

[jrl]

Åhh, en räknesticka!

[folke]

Åhh, en räknesticka!

Naturligtvis!
Med linjal, snabbt och smidigt när man ritar upp ngt.
Ibland använder jag en rund (platt) vid omvandlingar.

Folke

[zikkan]

Fascinerande urmakeri! Den vill jag se mer av!
Mvh
zikkan

[folke]

Det är farligt att läsa.
Bläddrade i boken "Från gruva och bruk" av Welander, kom på att jag hade två boggier kvar att använda för en gods/personvagn.
(Gjorde tre flakvagnar och ett OK lok 2016)

U-balkar av kluvna fyrkantrör, kropp av ristad kryssfaner, tak tunn kartong.


.
Passade? att visa på nordliga årsmötet.

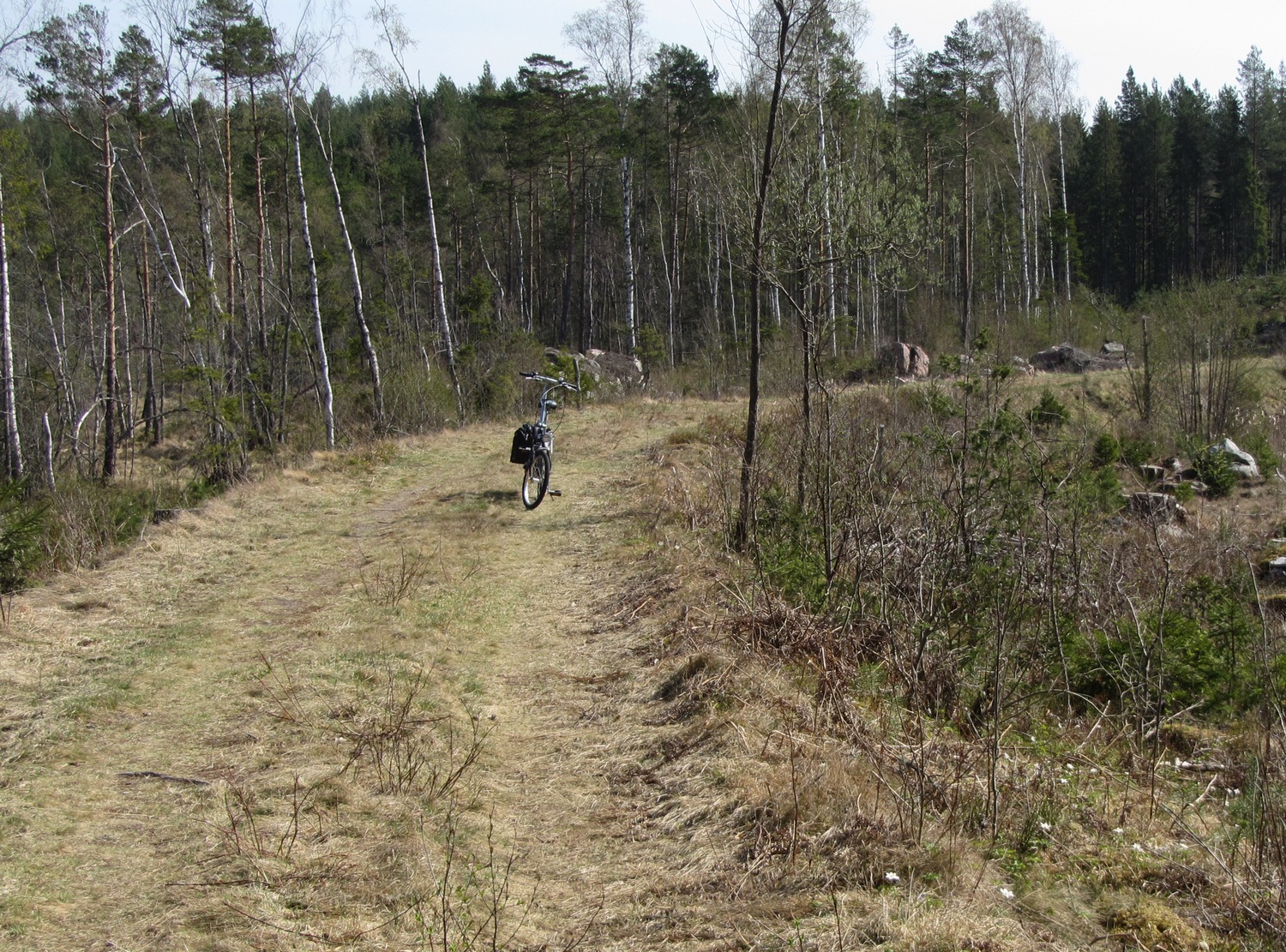

Passade på att cykla på banvallen Grytgöl-Ljusfallshammar, nästan hela är skogsväg, bortplöjd på åkern.


.
Köpte en burk Humbrol # 1, så målningen av K-S har kommit igång...


Orangea klumpen är startmotorn, encylindrig!

Folke
