20 Hp Simplex

[folke]

Letade fram nåra gamla foton från 2015.

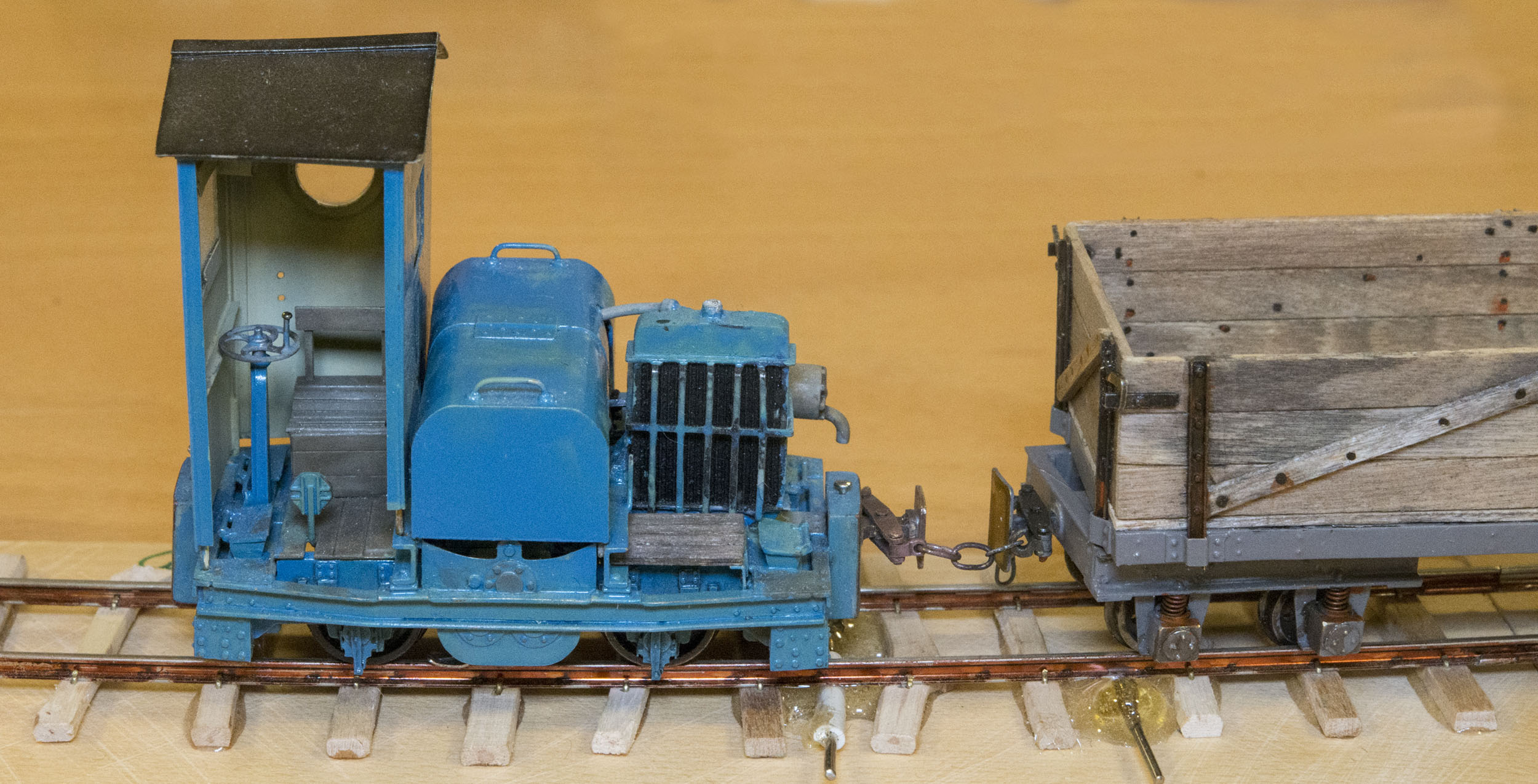

Loket är en etssats från nigellawton009.com, hans enda i 7 mm skala.

Ljuddämparen av resin ersattes med en mässingklump.
Rörbitarna i underredet är motorhållare.
Koppelhållarklumpen är egen konstruktion.


Lilla motorn är för fläkten som skymtar rött vid kylaren.

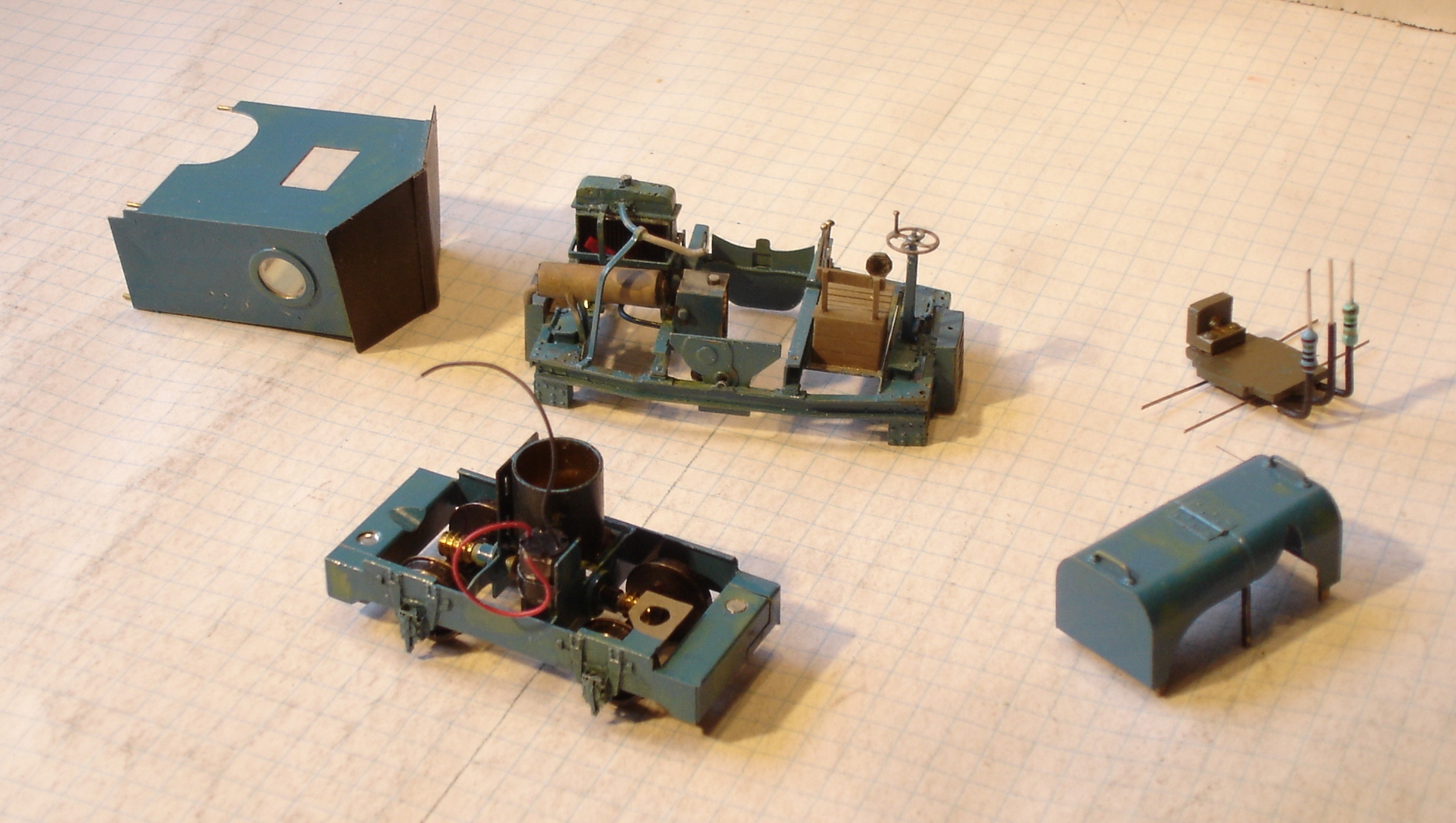

Överredet hålls med en skruv under sätet.
Hytt och motorhuv sitter med pinnar.


Underredets två sidor är hopskruvade via mellanbitarna (inte original)
Egna hytten smällde jag ihop av lite nysilverplåt.

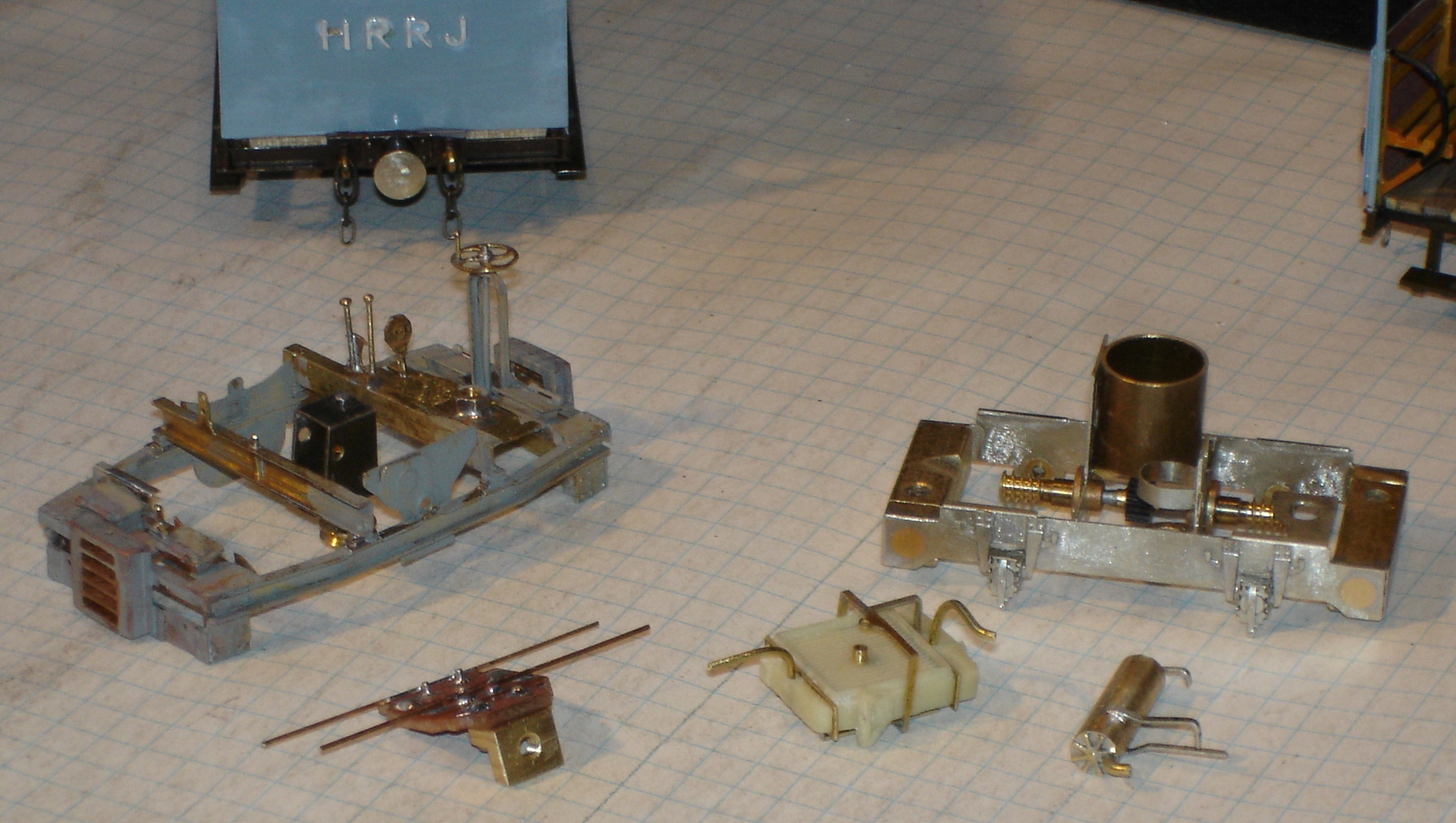

Strömavtagarna (fosforbronsfjäderbitar) och motormotstånd lödda på kopparpertinax fäst på en gängad mässingklump
som skruvas mot underredssida. Skruvhuvet dolt av överredet...


Tvåstegs snäckväxel; rullar sakta och vingligt som förebilden!

Folke Markheden

[Daniel Bergqvist]

Mycket trevlig liten modell.

Har du byggt färdigt den och finns det i så fall någon mer bild på den när den är ihopsatt?

Med vänlig hälsning
Daniel

[lampa]

Så här såg den ut i Karlskrona
Svenne såg den på Sydost träffen

[folke]

Lådvagnarna är tyska, "Modell 18", mindre och tidigare än "brigadevagen".
Ritning (någorlunda) i "Narrow Gauge and Short Line Rewiew" # 35, foton i andra nr, div foton från nättet.

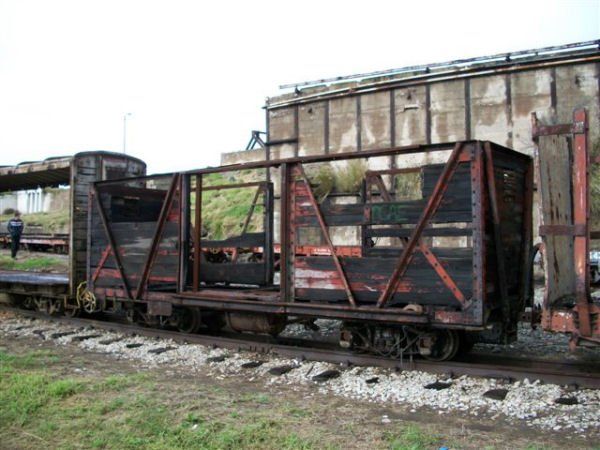

foto fr. Festiniog.

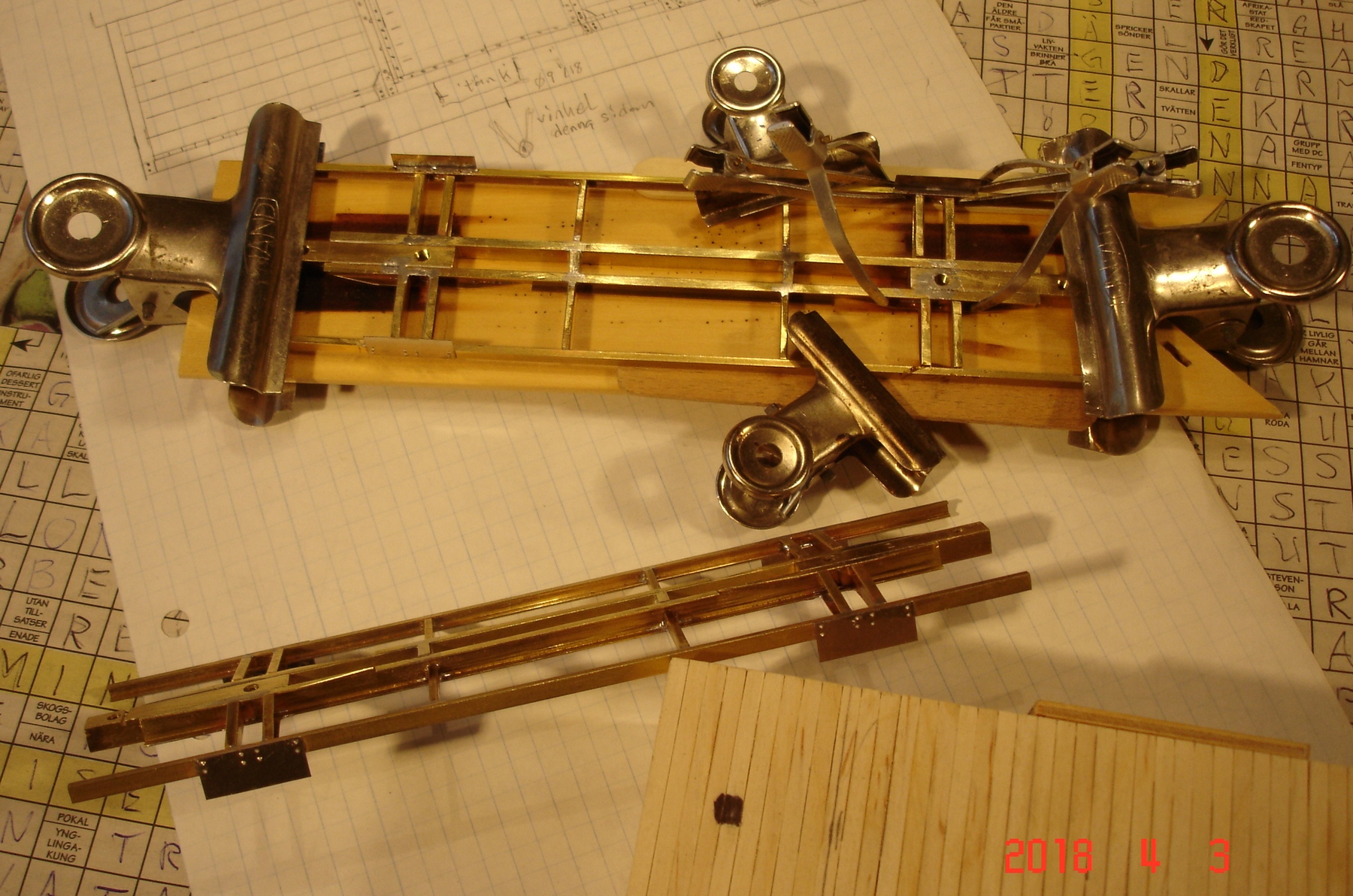

Enkel lödjigg.

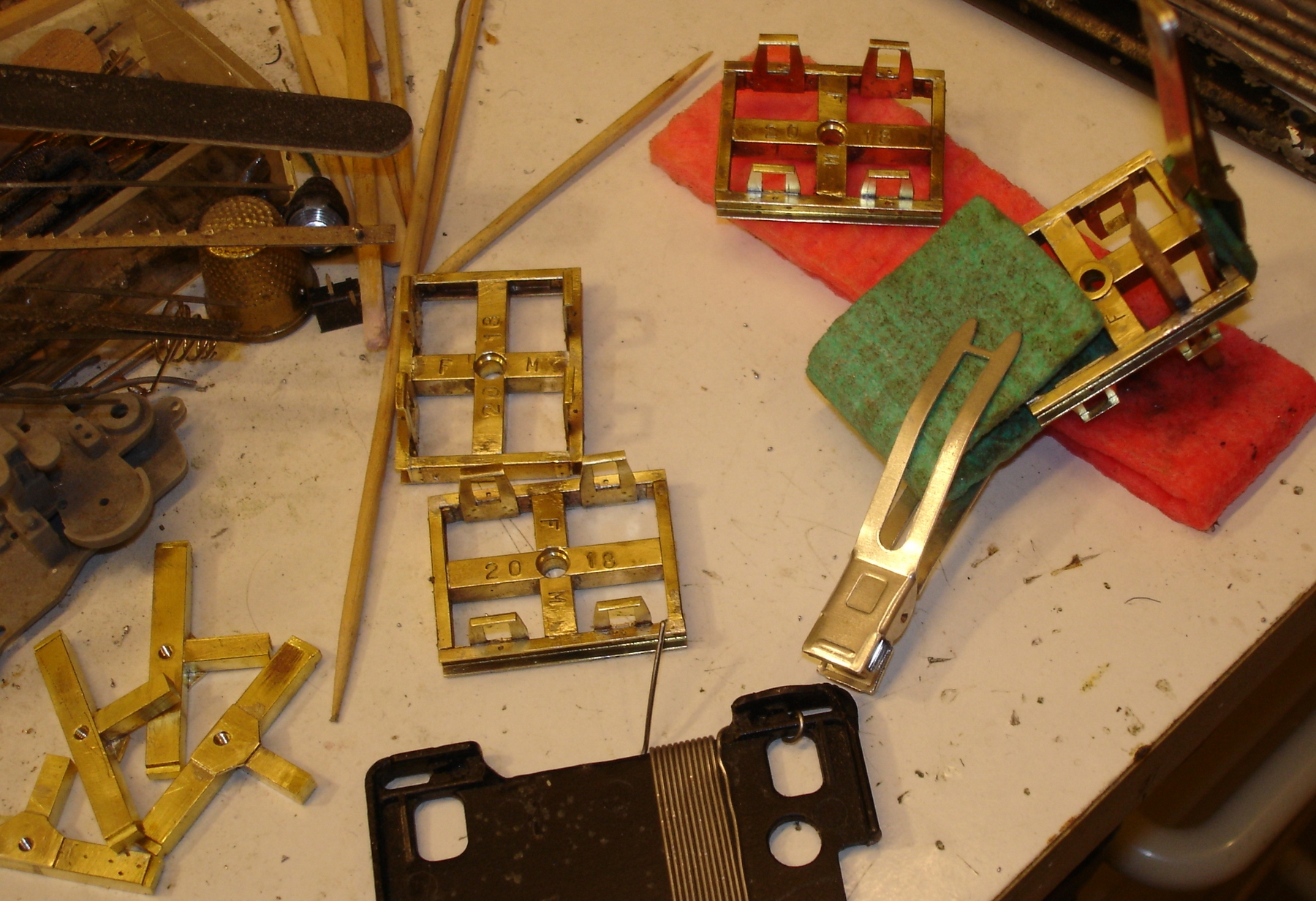

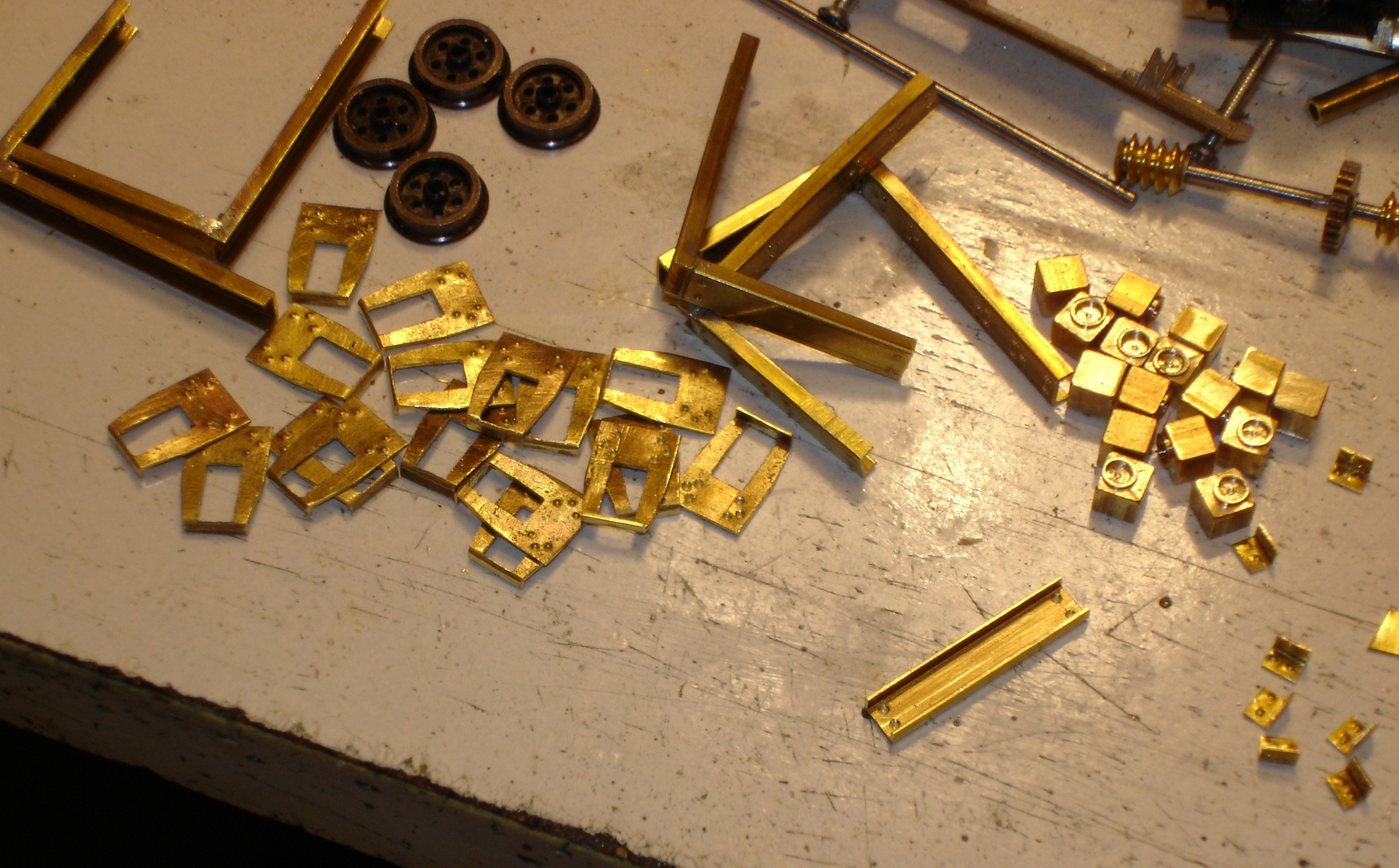

Delar, delar...

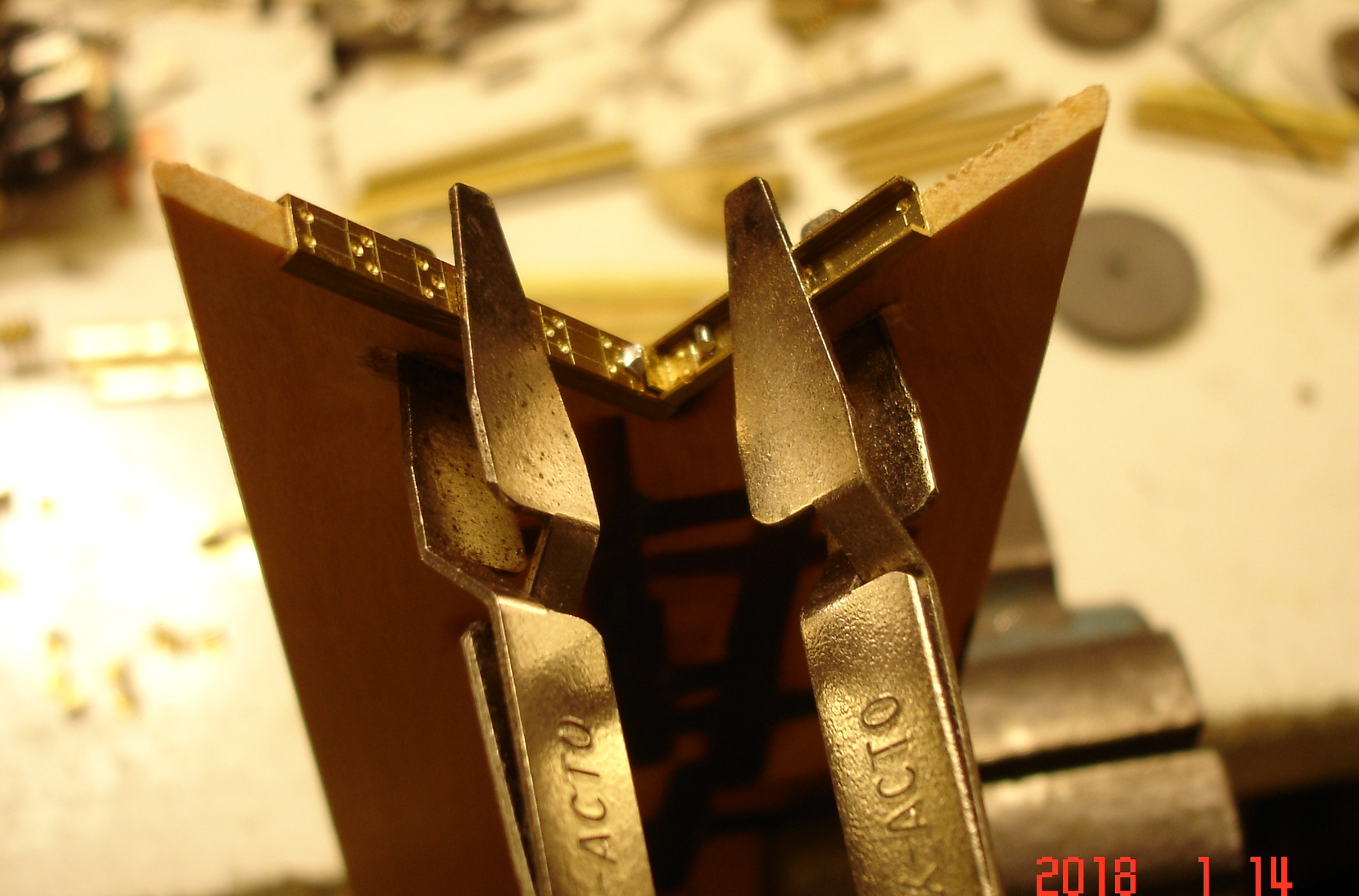

Fuktig wettex som kylning räddar fingertoppar. (ibland)


Många korta bitar 0,5 mm Ms tråd lödda/limmade håller ihop bra.
Planken är kaffeomrörningspinnar, lite brun akrylfärg och utspädd svart tusch. Underdelar Humbrol.


Nu ristar jag plywood igen...

[zikkan]

Läckert litet lok och vagnar. Kul att se dem i verkligheten i Lyckeby/Karlskrona!

Mvh
Göran

[henrix72se]

Ser fantastiskt najs ut !!

Henrik

[folke]

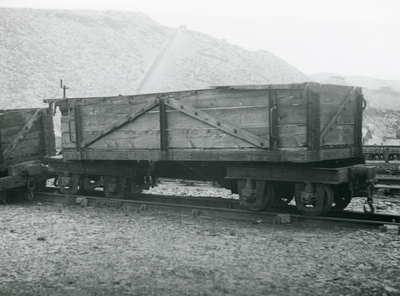

220 st US Transportation Corps godsvagnar såldes till Vicicongo Railway (Zaire) under WW2.
Sedan hamnade de i Sydafrika, många byggdes om/höjdes en fot.
Ritning i "Narrow Gauge and Short Line Review" # 63. Några foton från nätet.


Slutstation!


En låda av 2/3 mm plywood.


Golvbrädor av björkpinnar.


Ståndare vikta av 0,25 mm nysilver. Nitplacering utmärkt med skjutmåttet.


(gammal Unimat SL)


Femtielva delar.


Lödplattan håller än...


Hej så länge! Folke
