Diorama med bro over veg

[Hauk]

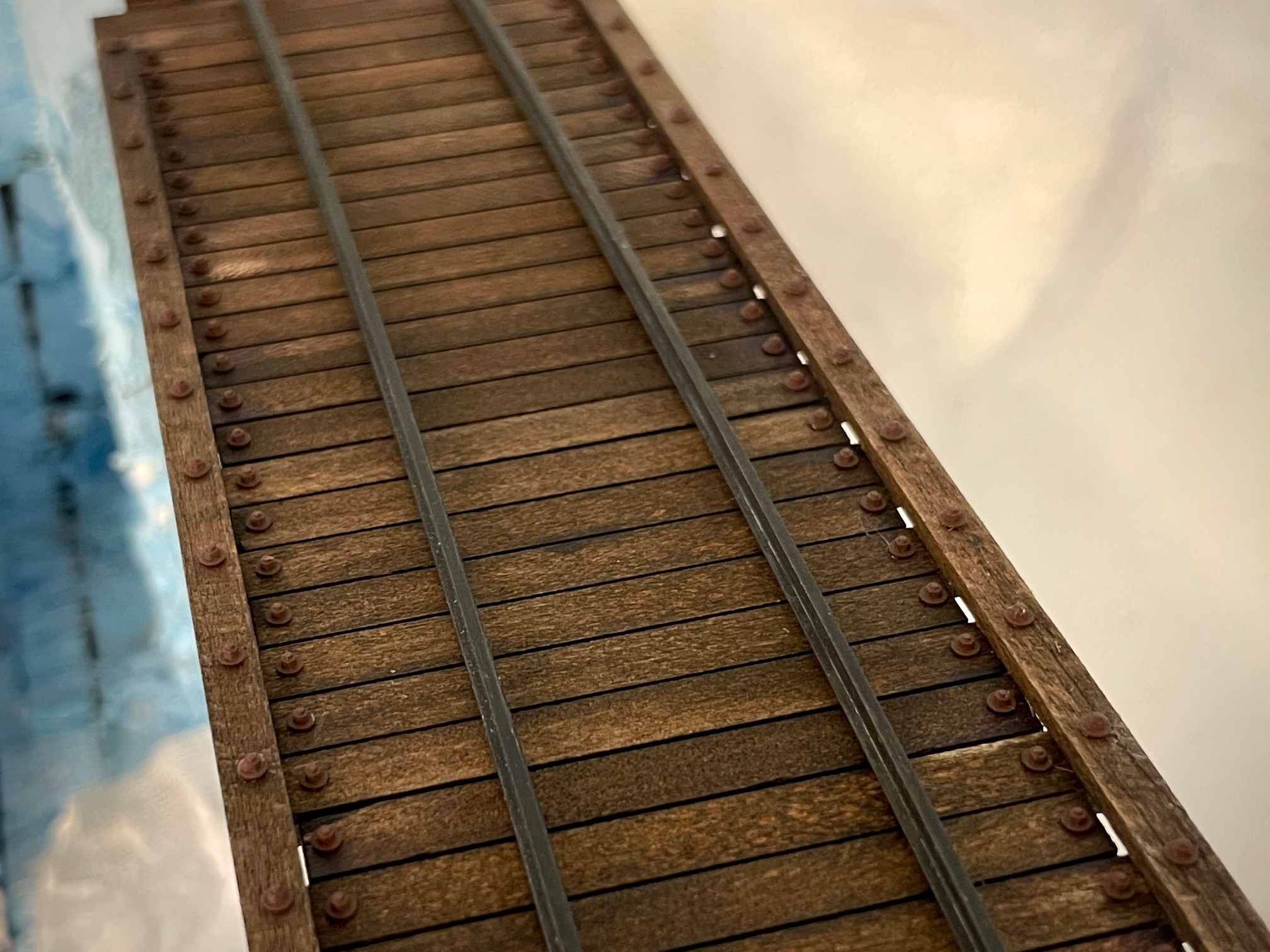

Det er skremmende å tenke på hvor lenge jeg har puslet med Thamshavnbaneprosjektene mine, og broen som er temaet for denne postingen startet jeg på på midten av 90-tallet.

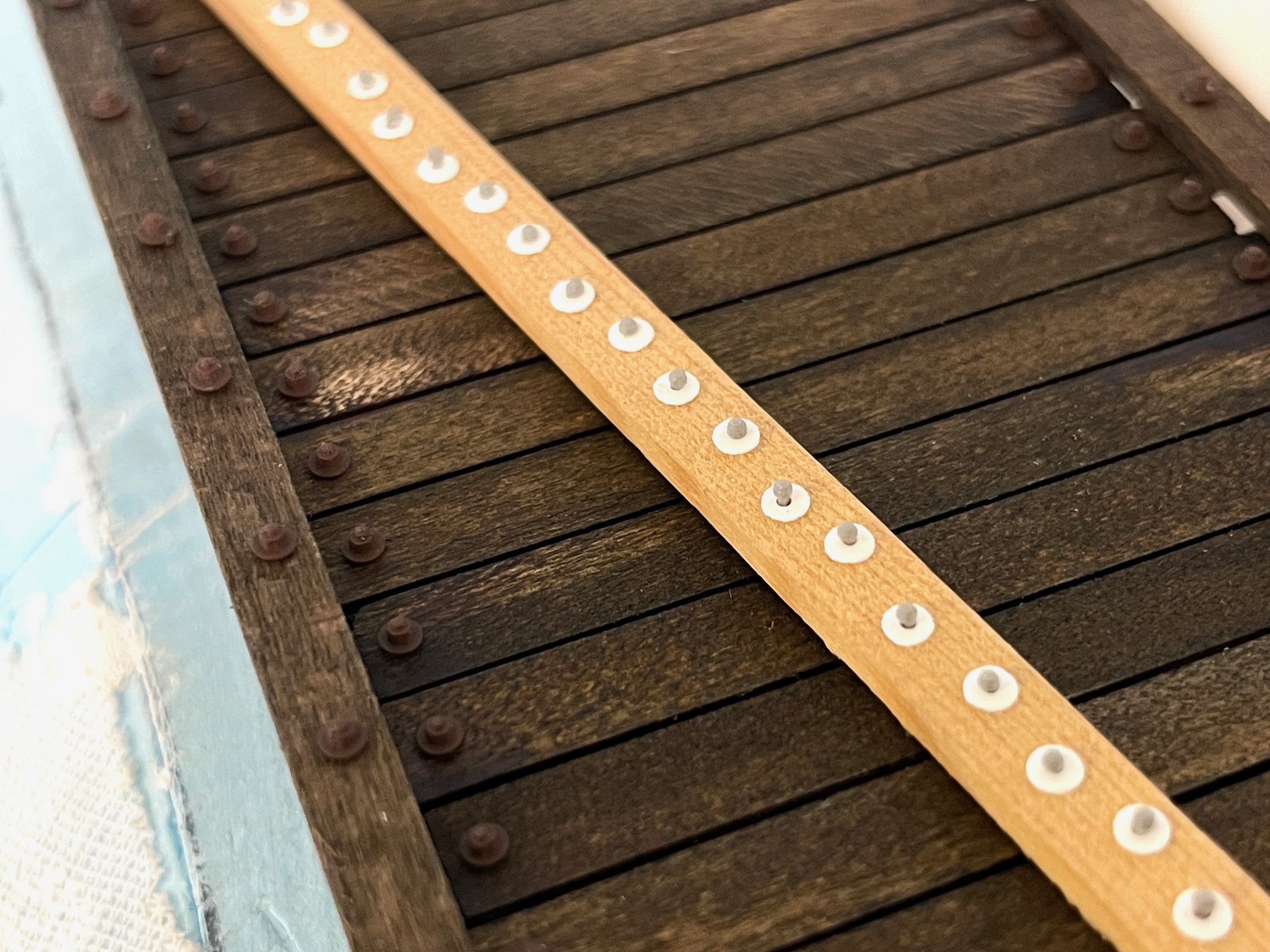

Litt av grunnen til at prosjektet stoppet opp var at jeg ikke fant noen «Nut-bolt—washer» som passet. Etter å ha prøvd å lage mine egne 2mm skiver i modell gikk jeg litt lei og parkerte prosjektet. Men 3D printing er perfekt for å lage kosmetiske boltimitasjoner. Det tok ikke mange minuttene å modellere eksakt riktige bolter. På et brett på ca 30x30 mm ble det plass til 100 bolter, så kostnaden ble særdeles beskjeden.

Svillene er trelister fra Kappler i USA (6x10 tommer i 0–skala). Malte dem med Herdins pulverbeis, antikk mørk ek. Blandet en pose pulverbeis med 1,5 dl vann og tynnet den til passende nyanse med isopropanol.





Fortsatt mange fridager i jula, så forhåpentligvis blir det flere oppdateringer før årsskiftet!

[Hauk]

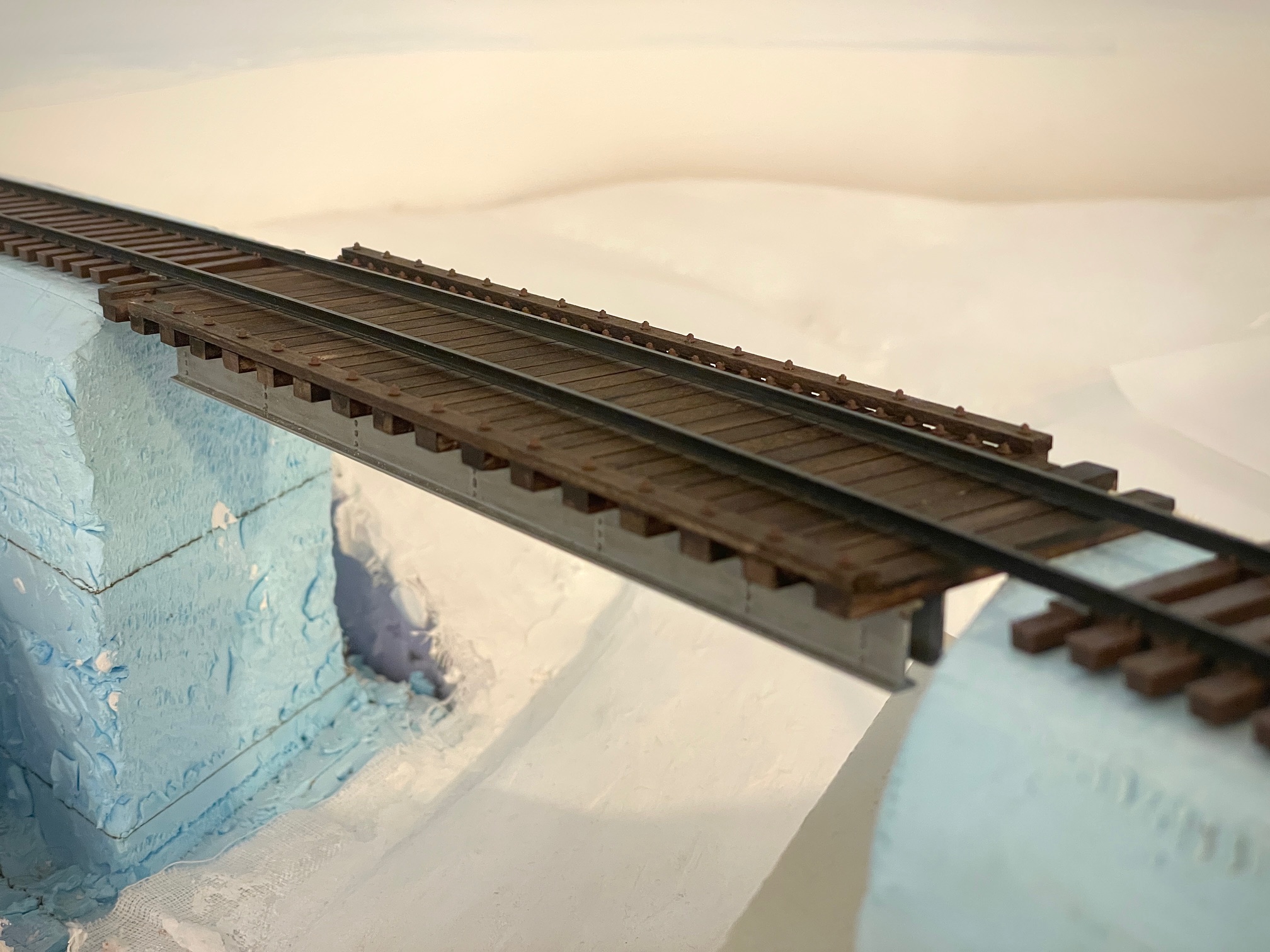

Manglet kanskje litt kontekst på denne broen!

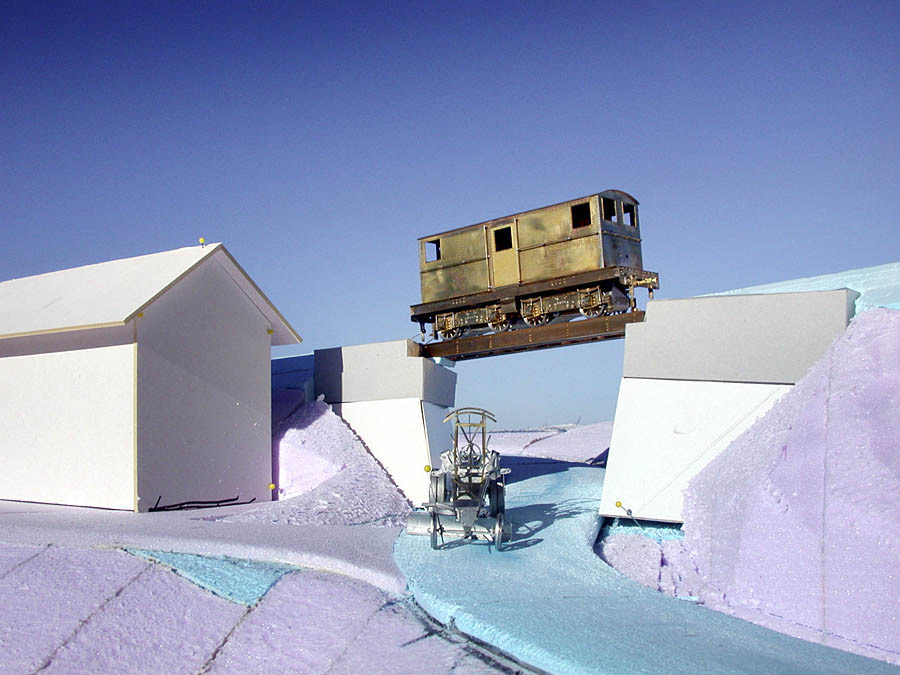

Den er på et diorama med motiv fra Svorkmo på Thamshavnbanen.



Selv om det har skjedd litt siden dett bildet ble tatt i 2010 er det mye som gjenstår!


[Hauk]

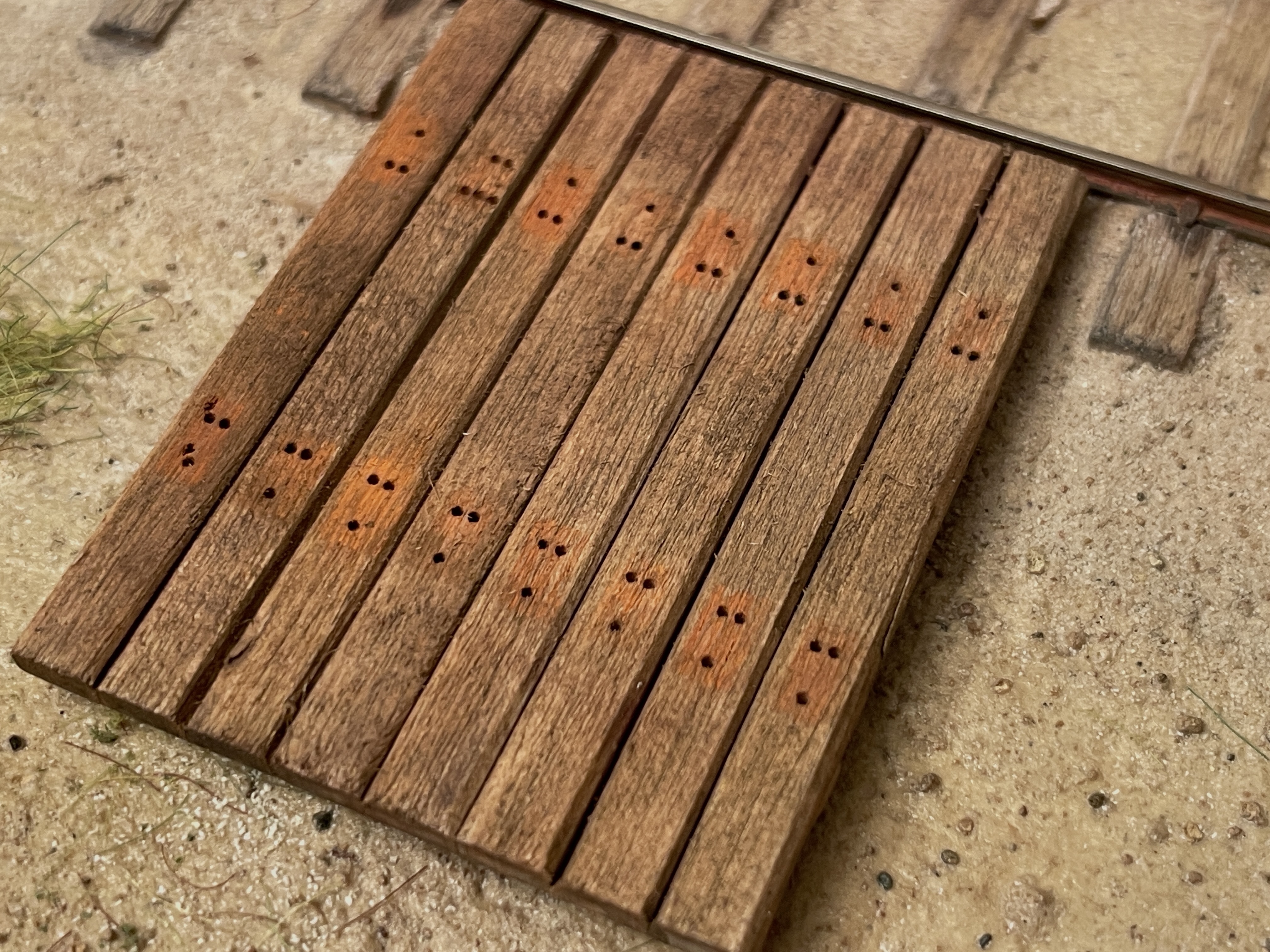

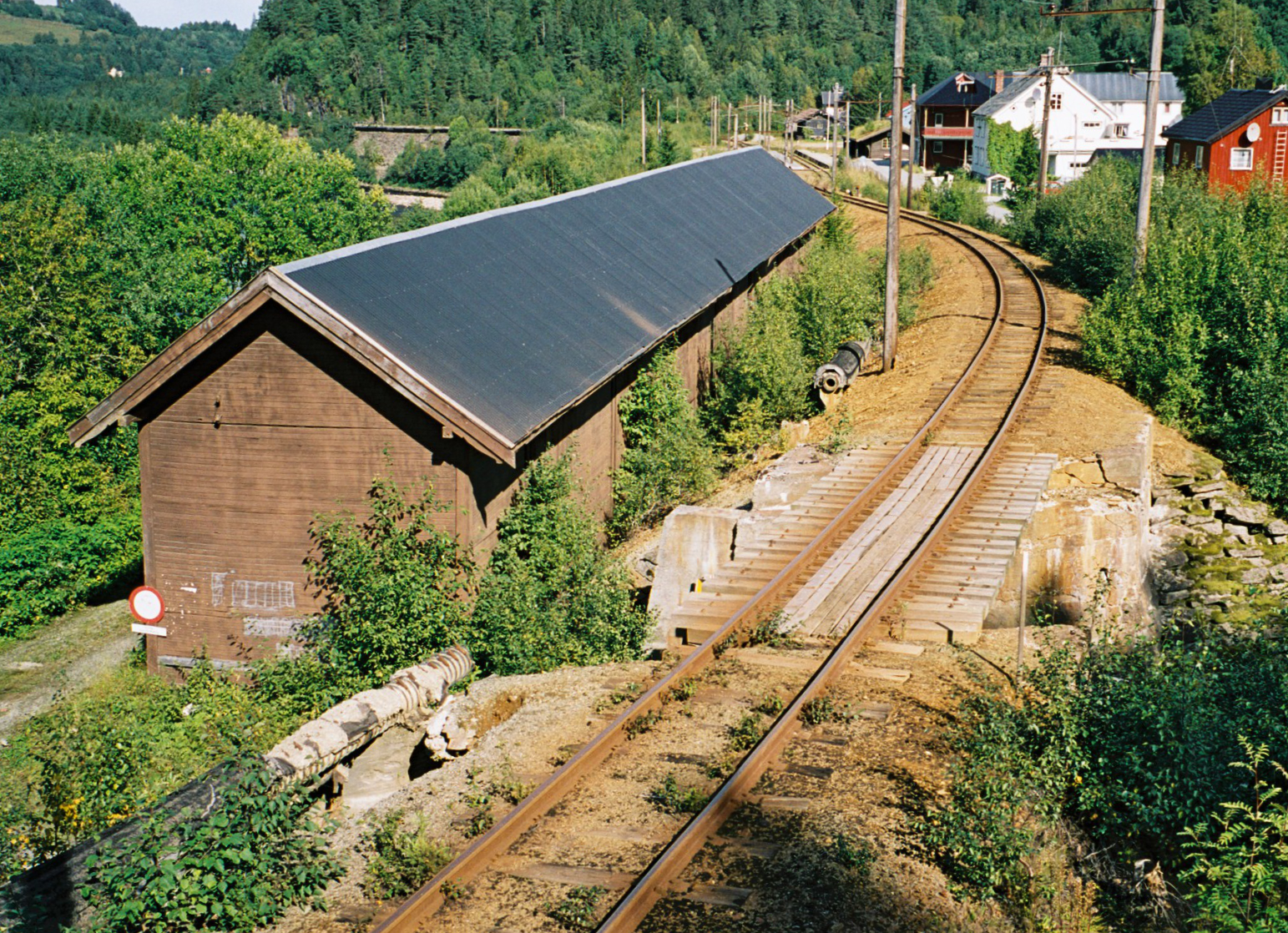

Rett sør for denne broa ligger det et dressinskur, og i kveld egnet jeg meg til denne lille distraksjonen:


Målet var at dette skulle se ut som gamle brosviller som er gjenbrukt som overgang mellom sporet og dressinskuret. Tok faktisk en kveld…

Svillene er "stripwood" fra Kappler i USA. Det er høvlet vannkanter på svillene med en miniaturhøvel, og overflatene er gitt tekstur med grovt sandpapir i fiberretningen. De er så beiset med Herdin Mørk Antikk Ek fortynnet 1 del beis med 2 deler isopropanol. De rustne avtrykkene etter svilleplatene er ble maskert med Tamiya maskeringstape og rustfarget pigment fra MIG ble stiplet på med en stiv pensel. Etter at maskeringstapen var fjernet ble det forsiktig pudret litt Burnt unmber pigment på svillene som deretter ble fuktet forsiktig med en nye runde Antikk Ek med litt svart blekk tilsatt.

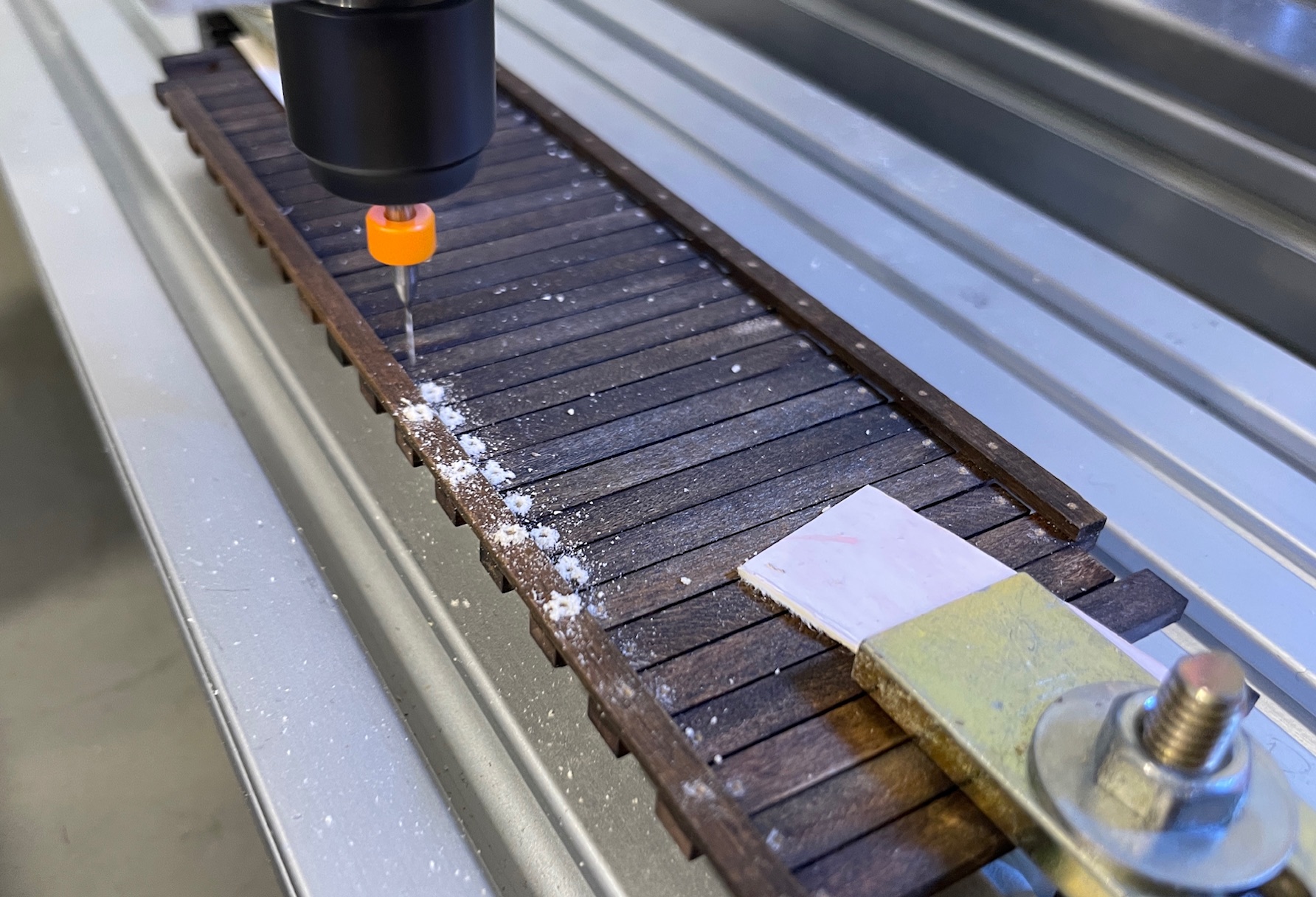

Spikerhullene ble boret med plassering i henhold til svilleplatene på Thamshavnbanen (på en CNC-ruter).

[Olof]

Snyggt; du borde ställa upp i någon modellbyggartävling.

[Ola.D]

Snyggt! Rosten från underläggsplattorna är väldigt trovärdig!

[Hauk]

Takk for hyggelige tilbakemeldinger!
Rusten er en aning for lys, men jeg regner med at når alt er på plass på dioramet vil jeg støve ned spor, overbygning og alt nærmest sporet slik at inntrykket dempes en aning.

[Hauk]

Jobbet litt videre med dressinskuret til dioramet i dag. Gulv ble lagt, og taket tekket.

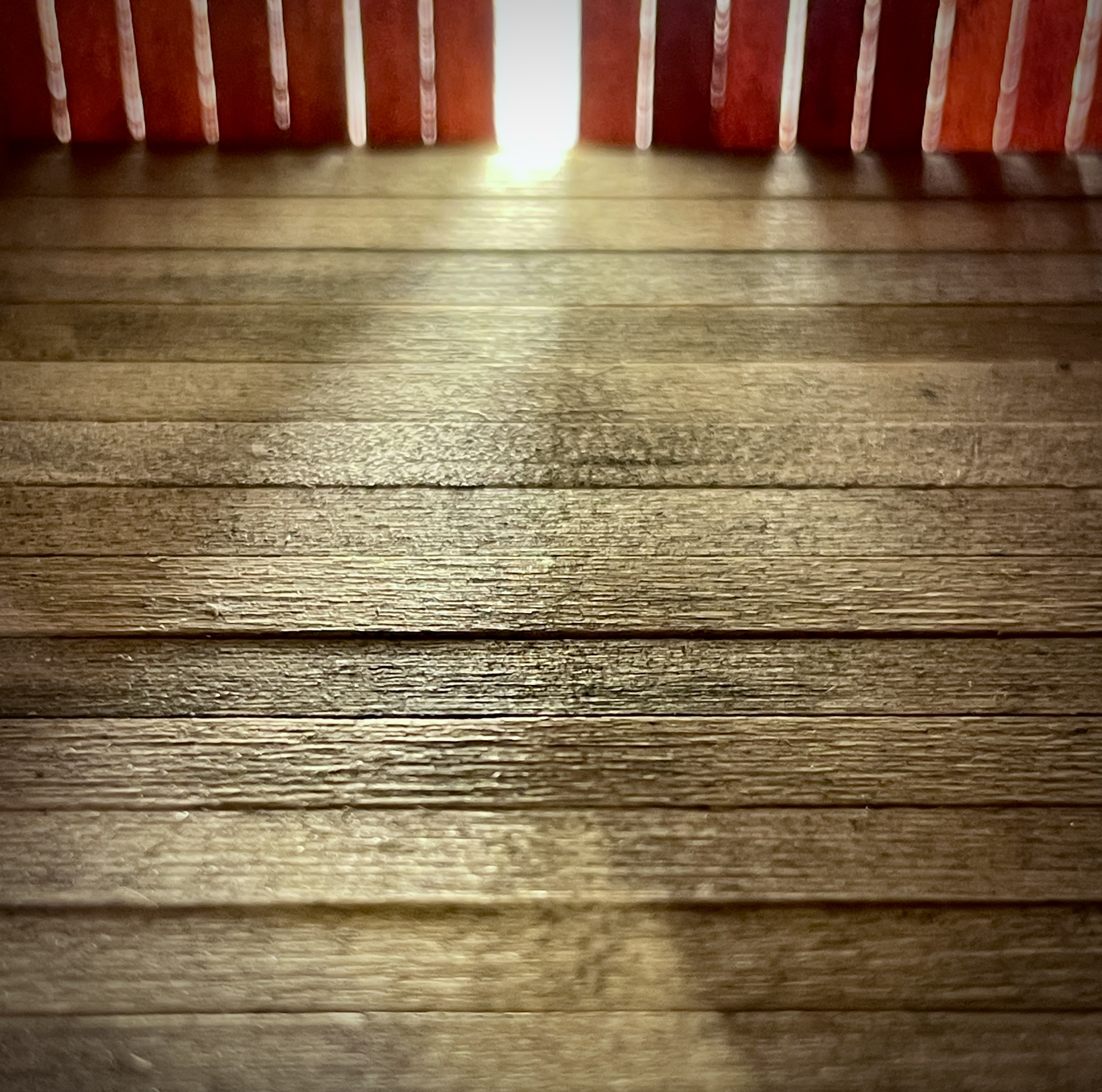

Når det gjelder behandling av grånet tre har jeg prøvd mye rart, men det enkleste har vist seg å være det beste etter min mening: India Ink tynnet med isopropanol. Og treverket er ikke bearbeidet i det hele tatt, de er beiset rett fra pakke n.

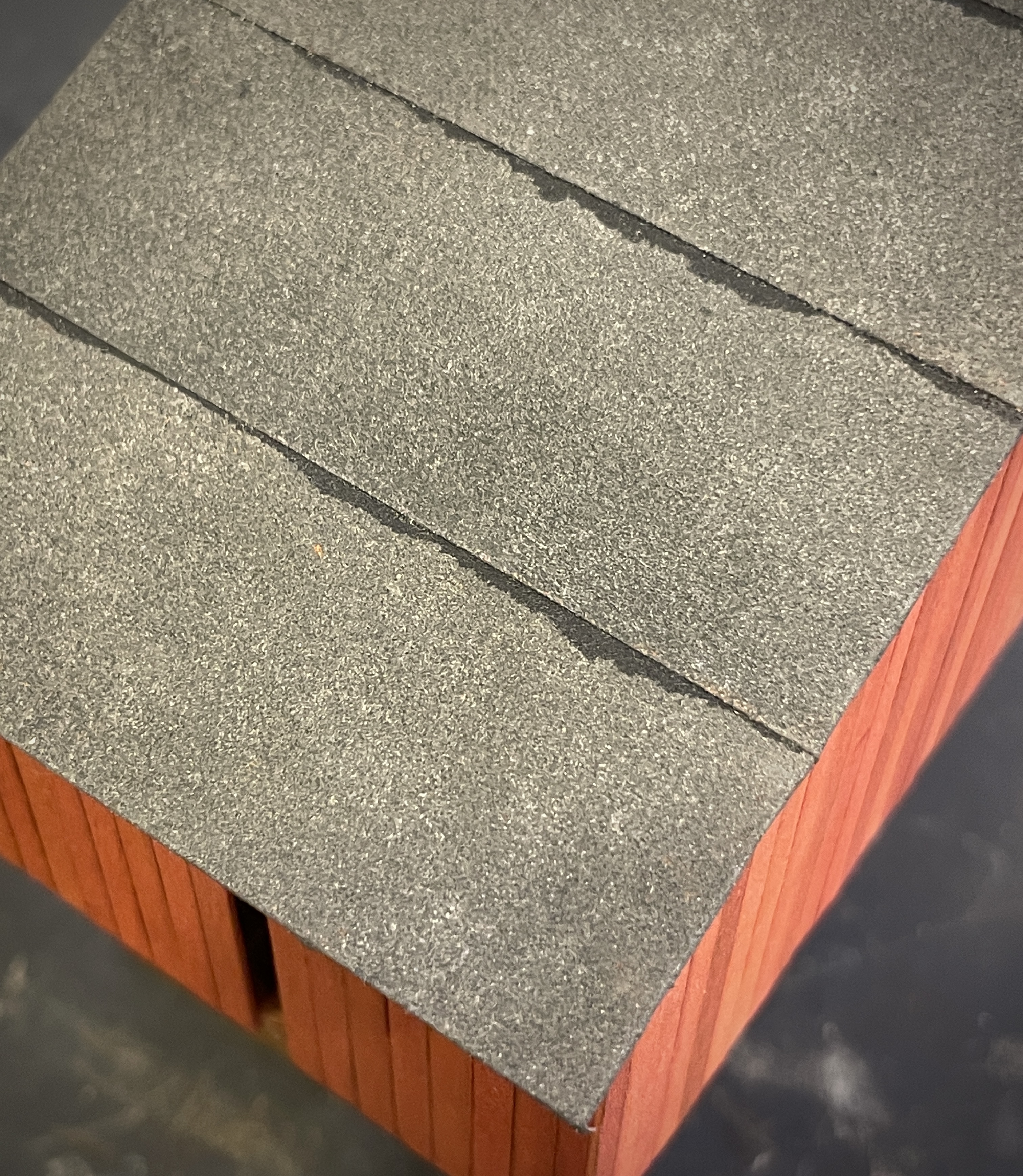

Også for takpappen har jeg konkludert med at det fungerer best å gjøre det enkelt. Kirurgtape penselmalt med Humbrol 67 som pudres med talkum mens malingen fortsatt er våt. Når pappen legges på taket males omleggene med blank svart Humbrol brukket med hvitt.


Ikke så ekstremt stor fremgang, men litt arbeid hver dag gir progresjon over tid!

[Hauk]

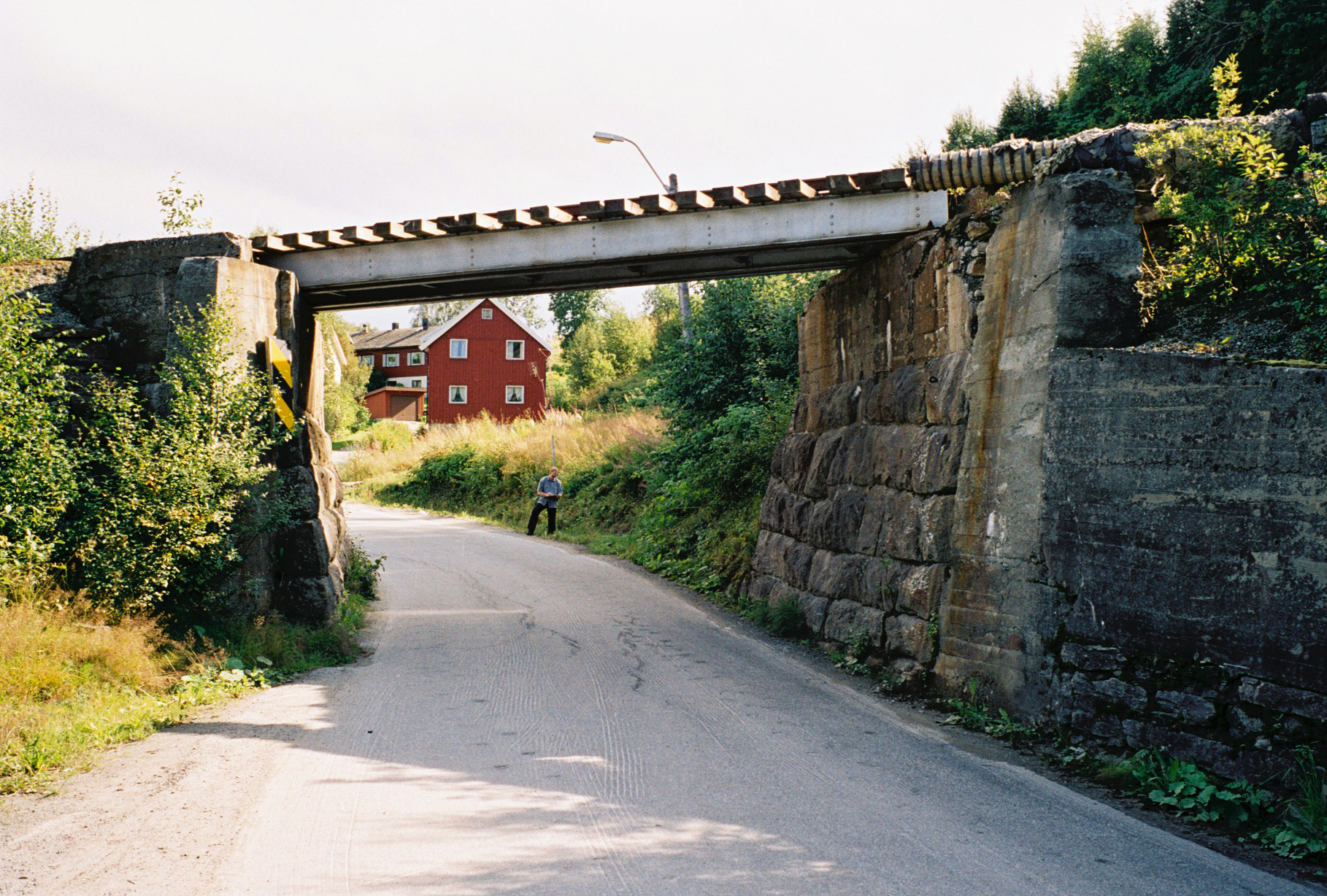

Siden broen ligger på en stigning, veien går i en spiss vinkel under og brokarene er påbygd i høyden er geometrien ganske komplisert. Brokarene består av en gammel tørrmur av natursten nederst med en ny del i betong oppå.
Det finnes gode tegninger av brokarene, og på grunnlag av disse ble de 3D modellert i Form•Z. Siden det ikke fantes 3D printer i de dager ble 3D modellene «flatpakket», printet og skåret ut i papp. Etter litt origami ble det OK «mockups».

Men når prosjektet ble relansert hadde jeg tilgang på en Bambu Lab filament printer, så det var nærliggende å printe mockupsene i plast. Langt mere presist, og MYE raskere å lage korrigerte versjoner.

Filamentdeler er ikke noe jeg vil ha på dioramet, men de kan være utrolig nyttige til testmodeller, jigger og maler.
Planen er å printe inverterte versjoner av brokarene og bruke dem som støpeformer for gipsversjoner. Betongdelen vil da kles med «stripwood» for å etterligne bordforskaping.


Det var alt for i dag!

[zikkan]

Intressant och kul att se hur det växer fram. Jag är mycket imponerad av taket, riktigt snyggt och övertygande!! Keep It Simple Stupid, brukar det ju heta...

Mvh
zikkan
