NAEJ BCo 4

[folke]

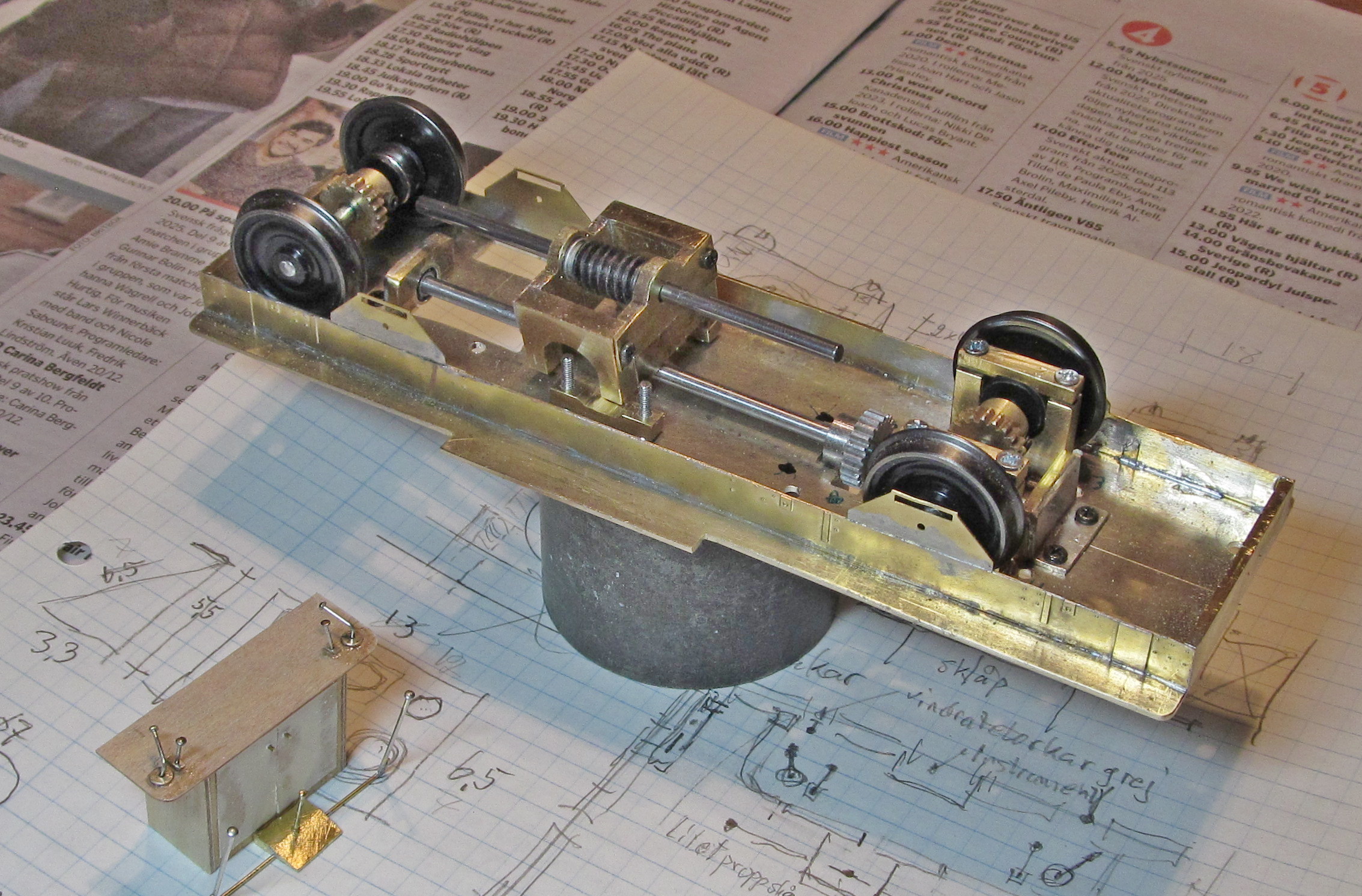

Aktre axeln ska kunna vicka lite.

klumpig växellåda men jag tog de stora kullagren på hjulaxlarna

får se om det funkar...

CAN0726-Z 43 Drivning-2_cr.jpg (843.58 KiB) Visad 2757 gånger

.
köksbordet?

Folke

God Hjul!

[Olof]

Aktre axeln ska kunna vicka lite.

klumpig växellåda men jag tog de stora kullagren på hjulaxlarna

får se om det funkar...



God Hjul!

Den drivningen får du gärna visar ytterligare någon bild på för jag förstår inte hur den hänger ihop.

God jul

[folke]

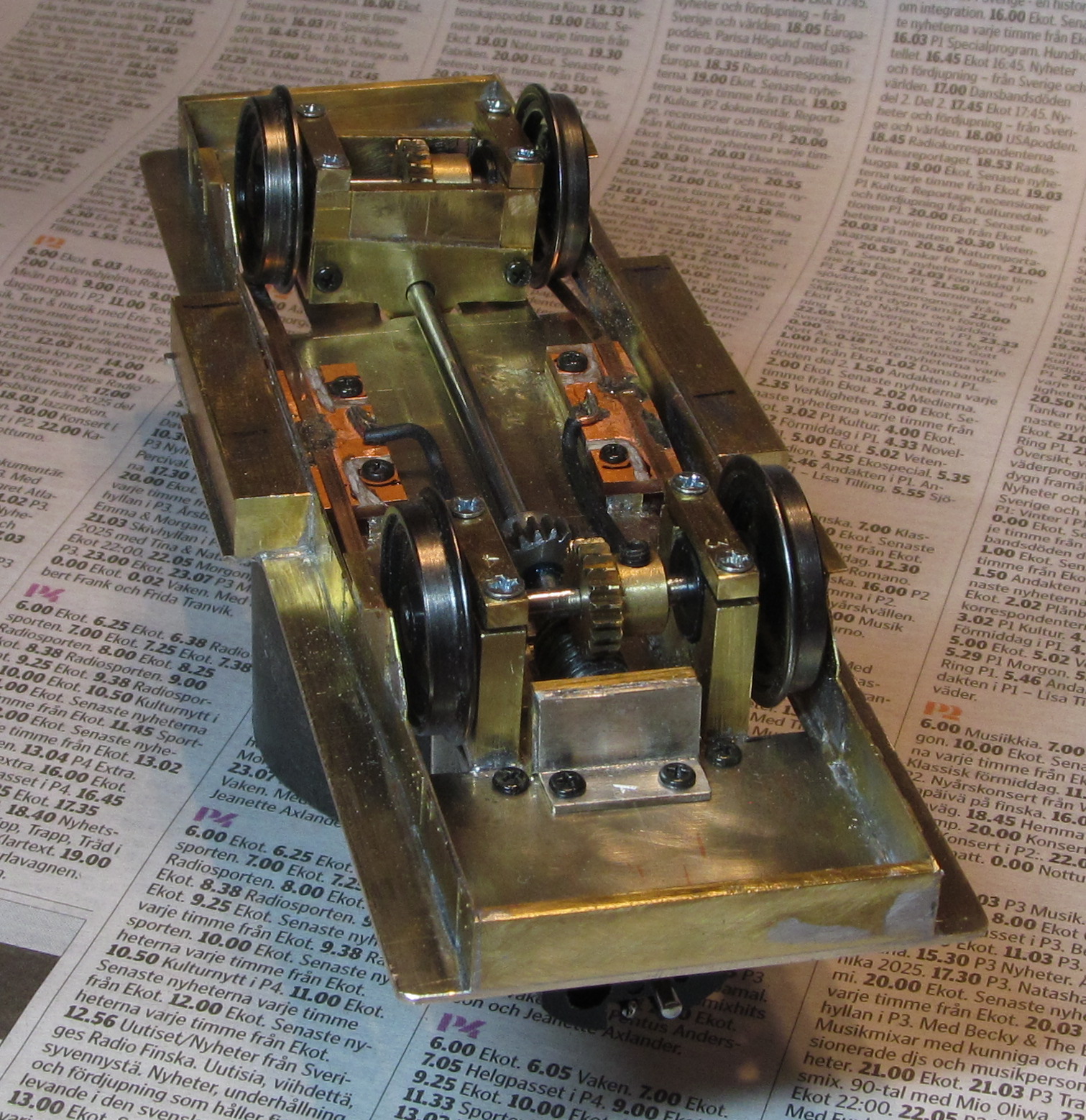

Monterat och testat lite.
Skramlar som ett tröskverk, går lite ojämnt än.
uppskattad 12 V fart ~45 km/h
har bara kort spårstump
får duga
.

CAN0731-Z 43 Drivning_cr.jpg (765.75 KiB) Visad 2634 gånger

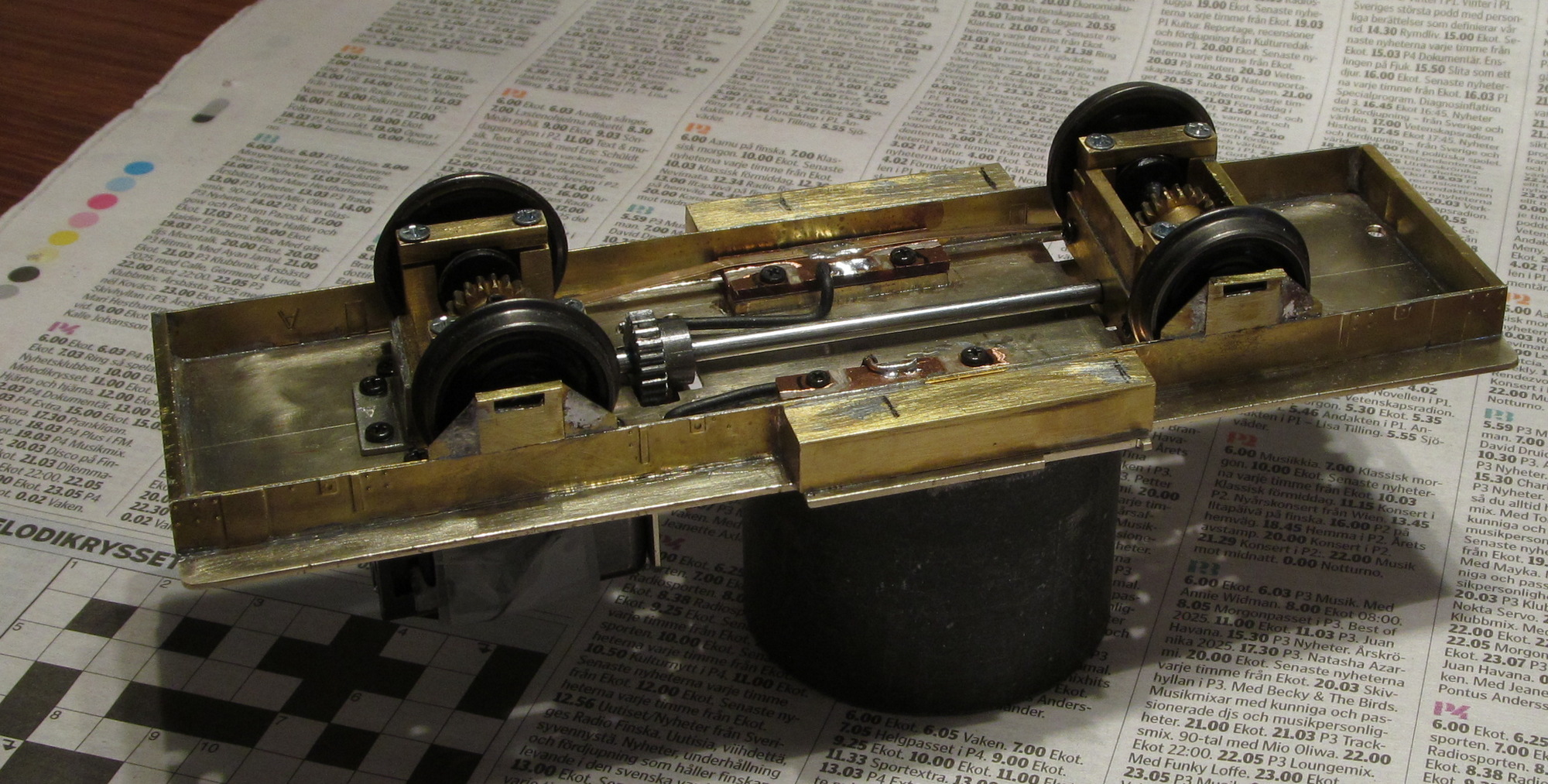

2 st 3/7 mm kullager i wicklådan på längsaxeln
capisce?

CAN0728-Z 43 Drivning_cr2.jpg (656.82 KiB) Visad 2634 gånger

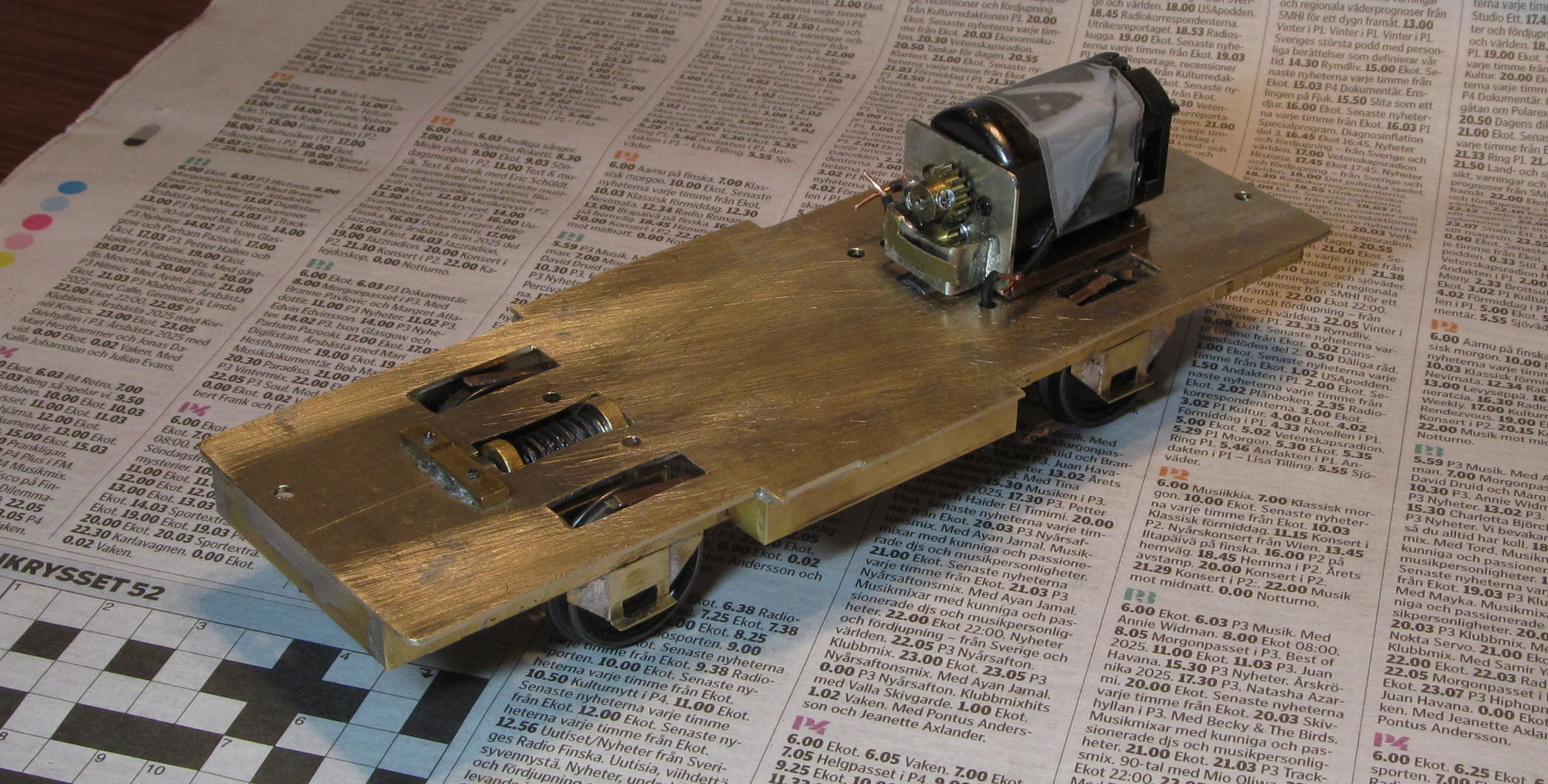

2st 20 grams vikter under hytten. uppe i 300 g utan kaross

CAN0729-Z 43 Drivning_cr2.jpg (780.13 KiB) Visad 2634 gånger

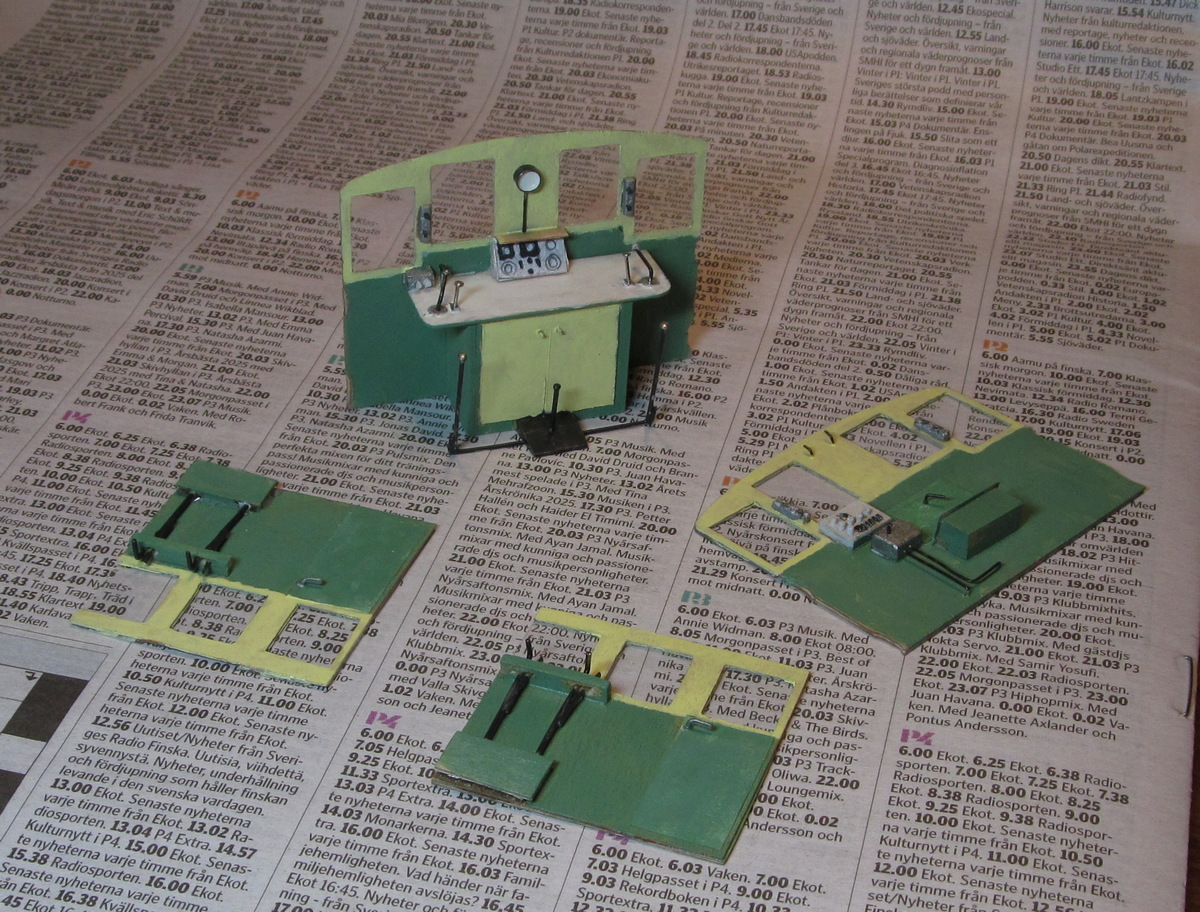

engelsk motor, Taff Vale models
(9800 rpm vid 12 V obel. => ~7,5 hjulvarv/s 24 m/s = 86 km/h)
Hmmm

CAN0727-Z 43 Hyttinredning_cr2.jpg (478.04 KiB) Visad 2634 gånger

Målat också

Folke

[Olof]

capisce?

Tack, nu förstår jag.

/Olof

[zikkan]

Mycket fint bygge och en riktigt snygg inredning.

Mvh
zikkan

[folke]

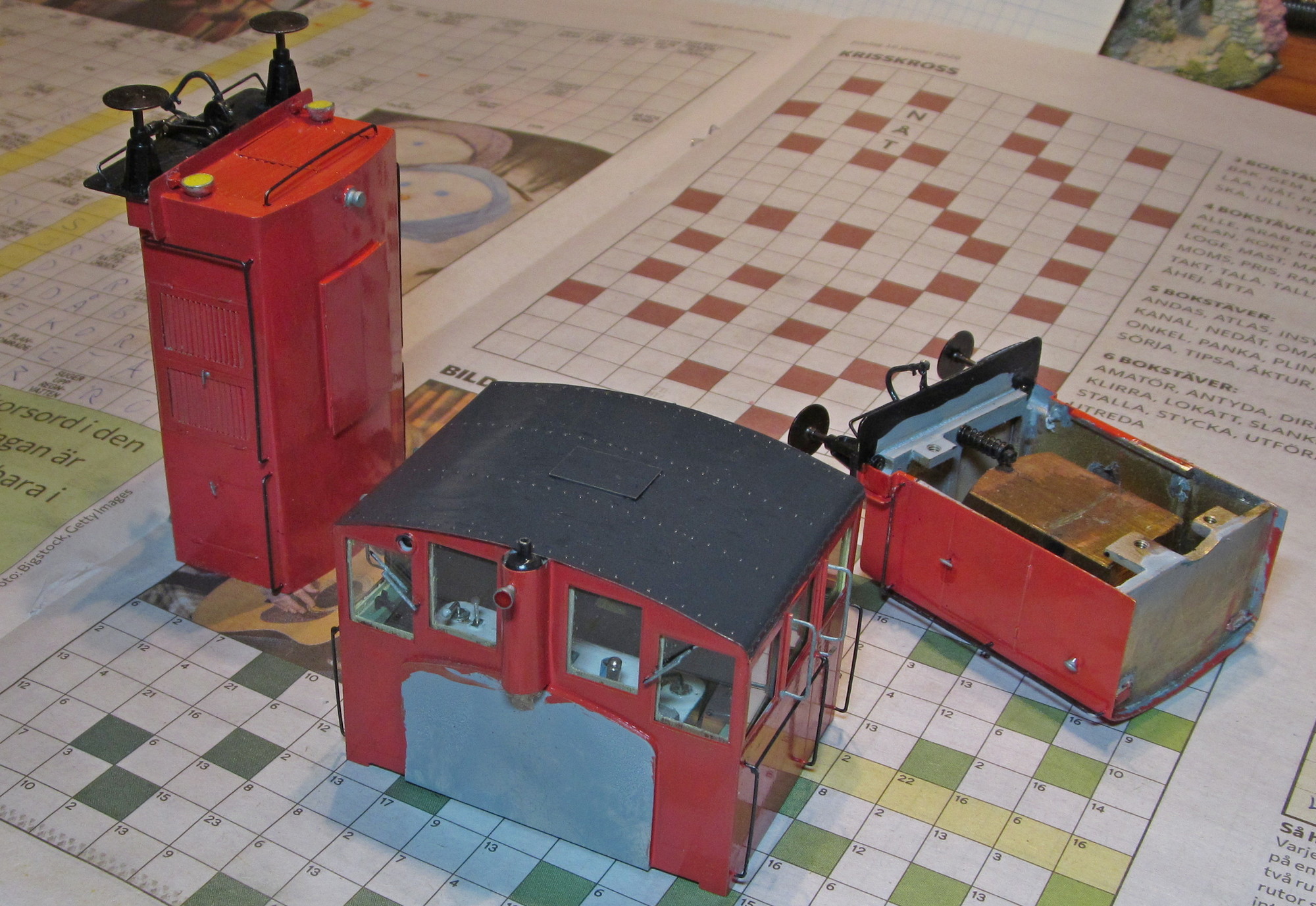

Lite nytt.

Limmat hyttinnerväggar samt målat
Grundade med Dollar $tore sprejburken
blandade sen revell o humbrol...

CAN0732-Z 43 Målad_cr2.jpg (637.02 KiB) Visad 2283 gånger

.

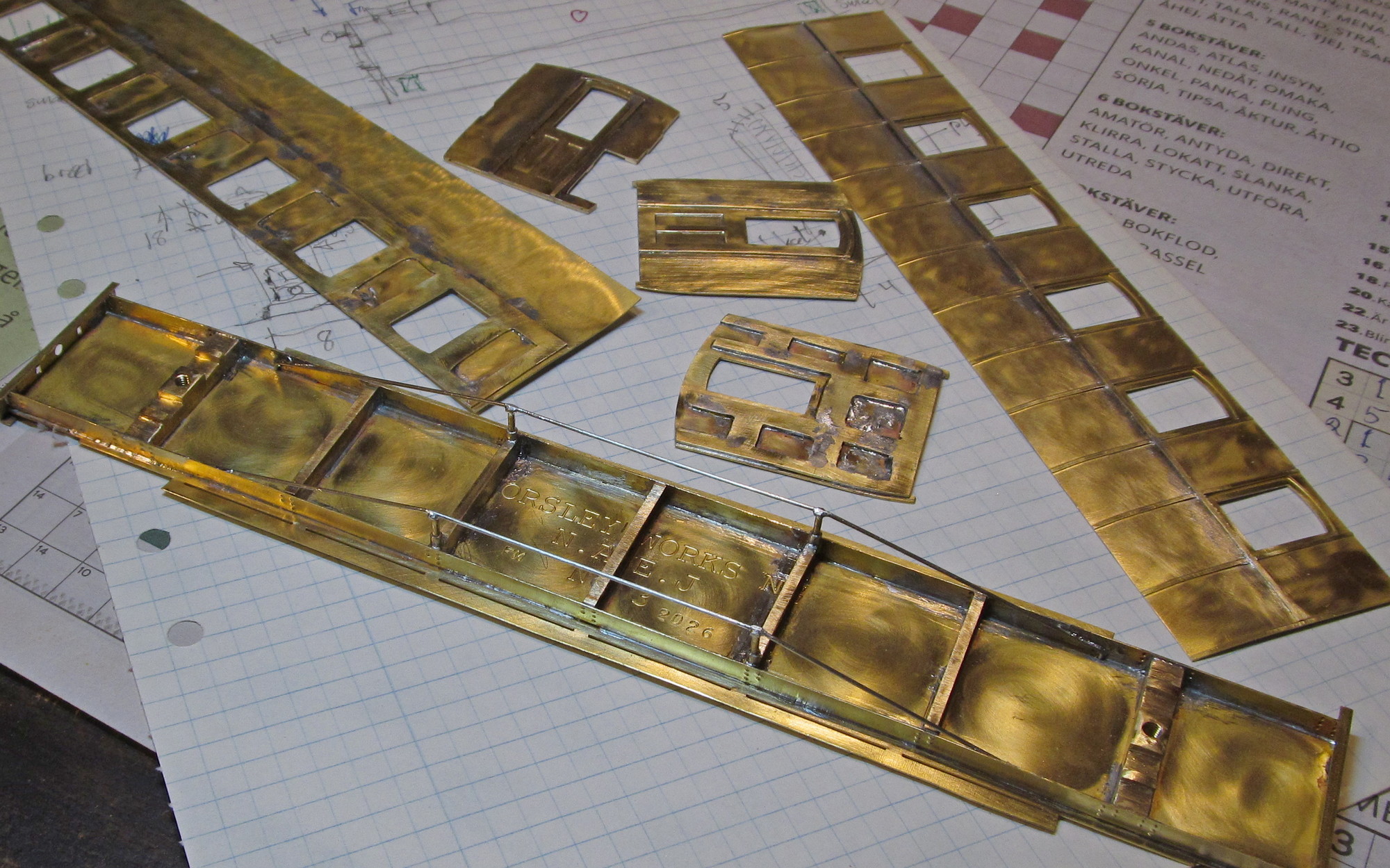

Plockat fram Worsley's plåt NAEJ BCo 3
fick göra en ny gavel! Var osymmetriska, skall vara symmetriska...
Det var tvärtom på NAEJ BCo 4...
använde den överblivne till klassdelare
.

CAN0733-NAEJ BCo3 börjat löda_cr2.jpg (669.04 KiB) Visad 2283 gånger

.
Folke

fel buffertar va?
tänkte göra egna...

[Anders Östlund]

Kul att se ett bygge från Worsley!

Jag har två plåtar på väg från honom som min dotter köpte åt mig i UK (hon bor i London), tyvärr glömde hon plocka med dom när hon var hemma över jul... Får hoppas jag får dom till sommaren... Minns knappt vilka det var men det var nog en NAEJ BCo3 (som jag då tycker är JGJ 16) och en NAEJ BCo4... Det kom ett tips om att dessa fanns på eBay från en butik i UK, så jag bad henne köpa dom direkt...

/Anders Ö

[folke]

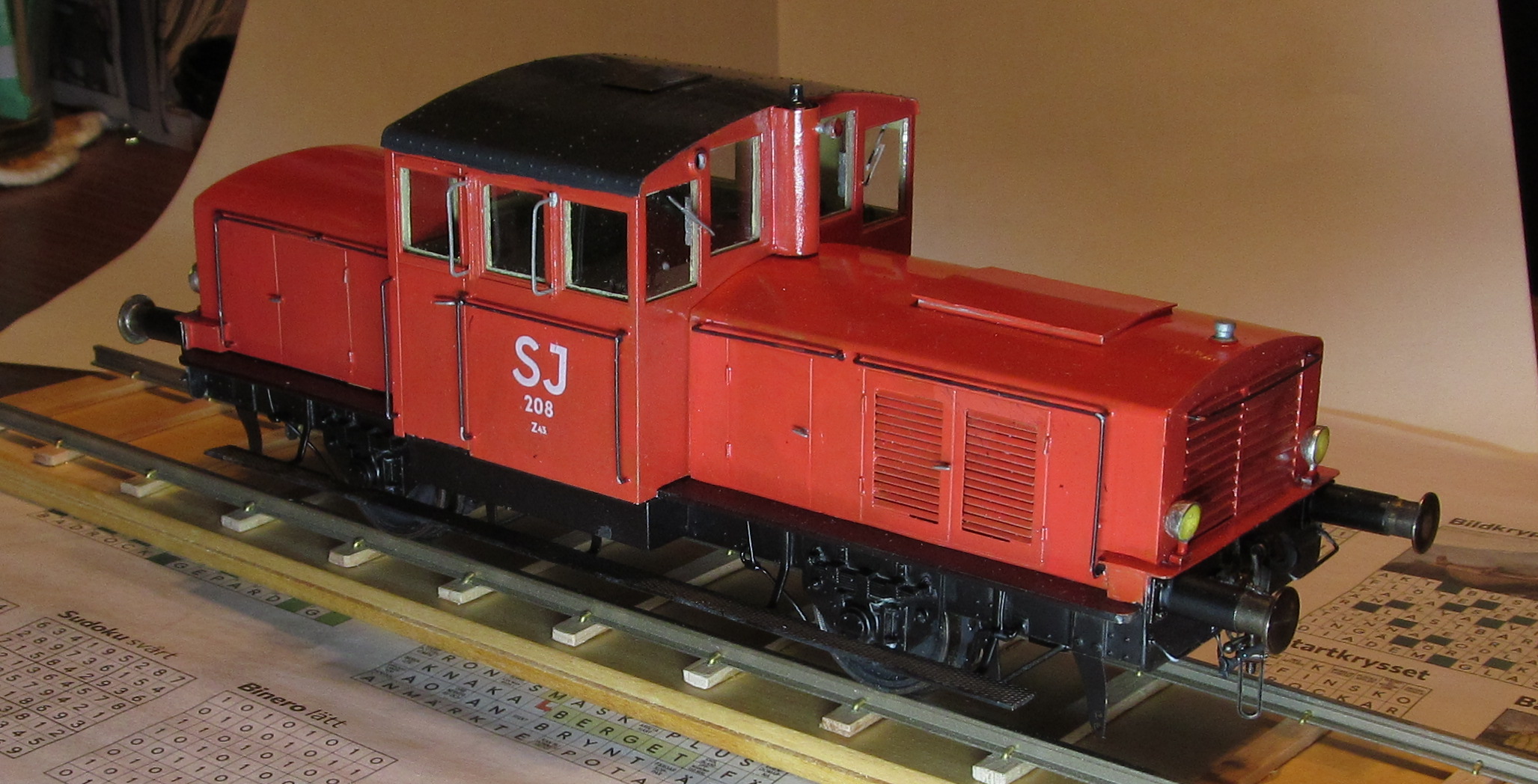

Bröt loss Schnellenkamp buffertarna o limma mina egna.
Dekal klarlackad ock.
655 gram, ska göra längre spårbit o testa fart o drag.
.

CAN0735-Z 43 klar_cr.jpg (569.68 KiB) Visad 1907 gånger

.

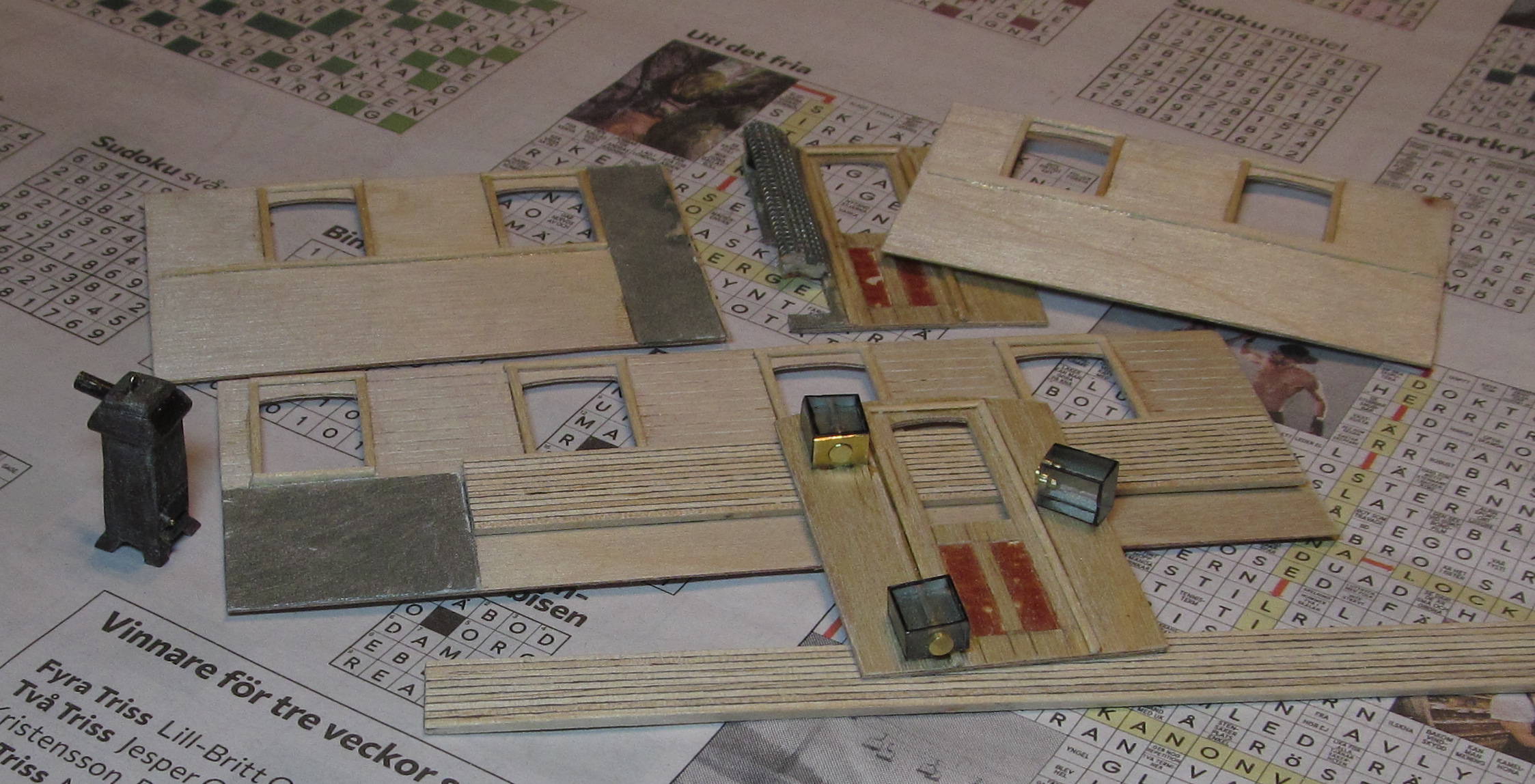

Det vanliga; kryssfaner, plexiglasfotogenlampor o plastkanin
Bänkarna laminerade med BilTemas svarta "stålepoxy"

CAN0737-NAEJ BCo 3 innerväggar_cr.jpg (766.06 KiB) Visad 1907 gånger

.
Grindarna blir pilliga...

Folke

[folke]

Funderat på andra projekt...
Nå;

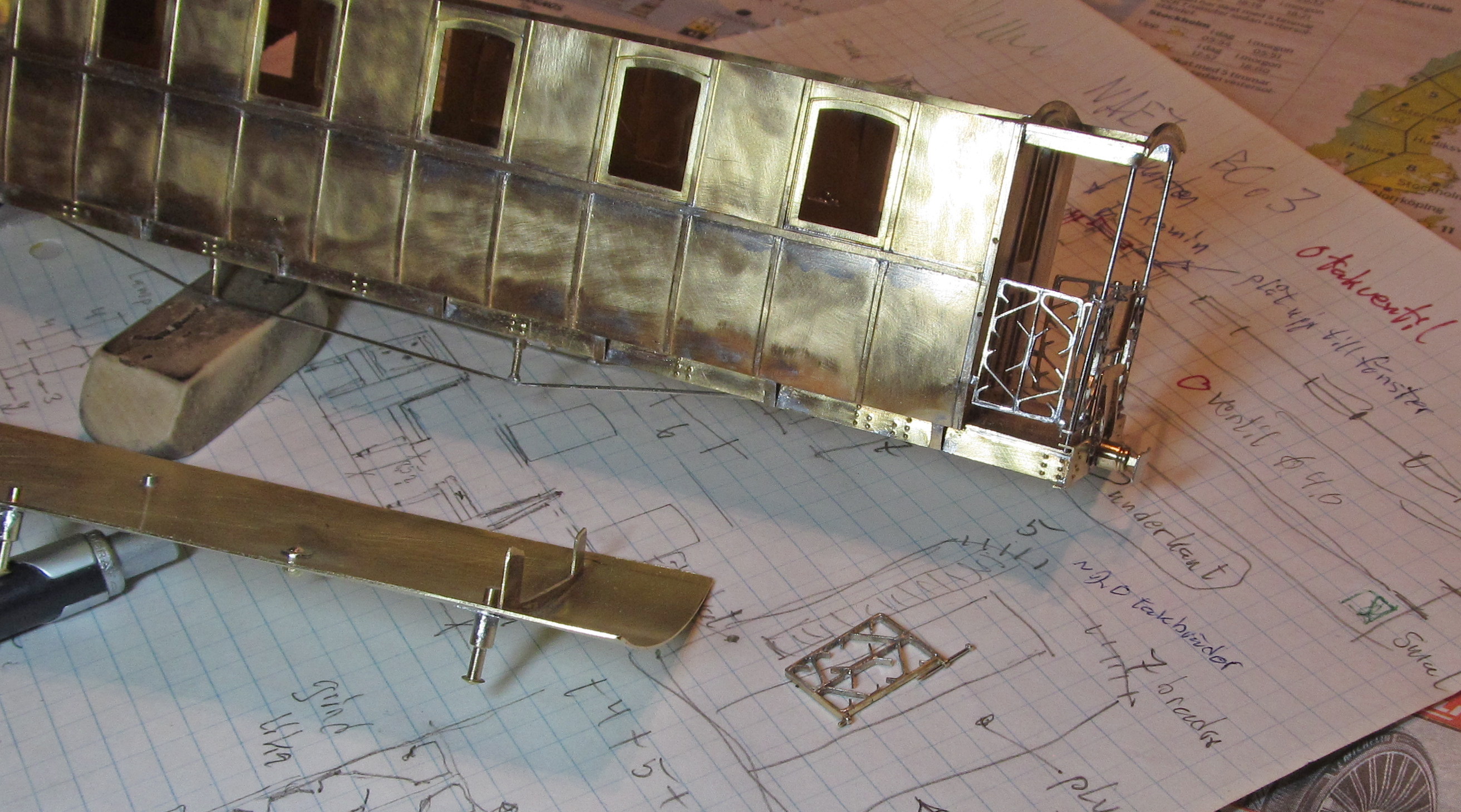

grindar av 0,3 o 0,25 plåtremsor

CAN0739-NAEJ BCo 3 Tak grindar-2_cr.jpg (901.75 KiB) Visad 1125 gånger

taket avtagbart, gjorde "hornen" takundersida lite längre än föregånde vagnar.
man lär sig!

handtag o fotsteg kvar

Folke

[Per N]

Hej!
Snyggt hantverk som vanligt Folke!
MVH / Per N
