Hobby hörnet

[zikkan]

Helt underbart! Väntar bara på dioramat i A3-format med fallfärdigt plank och skjul och med en spårstump där rälerna knappt sticker upp ovanför gruset...!..

Mvh
zikkan

[Olof]

När det torkat målades några små ojämnheter och ”rostiga” ytor med Vallejo 70.941 Burnt Umber. Runt dessa ytor målade jag en tunn linje med Vallejo 70.989 Sky Grey blandat med 70.001 White för att få det att se ut som grundfärgen lyser igenom där det är som mest slitet och rena plåten med rost tittar fram.

Det här fattade jag inte först men nu när jag ser bilden på tankgaveln nedan så förstår jag. Riktigt snyggt. Tack för tipset.
/Olof

[Micke Brane]

Här går det undan, inga bilder på själva bygget av bogierna.
Det är så att jag byggde dessa bogier redan förra sommaren utan att följa bygget med kameran.
Det är ett bogiepar från Scale Links, 2 foot/60cm UK Wagon Bogies.
http://www.scalelink.co.uk/acatalog/Nar ... ilway.html

Boggien är i 1:32 enligt förpackningen, men stämmer exakt i längdmått med Stafsjö järnvägs timmerboggie i 1:35.
Delarna är i vitmetall med lagringar för axlar i mässing.
Däremot så visar det sig att de fördjupade hålen för lagringarna som ska pressas på plats på insidan av bogiesidorna inte sitter på samma höjd i vänster och höger gjutning mätt från balkens övre sida. Resultatet blir att boggierna lutar. Detta var något jag upptäckte först när allt var ihoplimmat.
Nu gör det inte mig så mycket då mina vagnar ska ingå i en riktigt sunkig 50-tals miljö med kraftigt förfall vad gäller byggnader och rullande.

Den ena boggien förlängde jag och beställde några extra bogiesidor för detta.
Det är första gången jag lött ihop vitmetall, men det gick alldeles utmärkt.
Räcket har jag redan beskrivit hur jag bockade till på förra vagnen.
Bromsveven likaså, som jag beskrev på förra tankvagnen.

Under lagerboxarna har jag limmat dit en 2 x2 mm L-profil för att efterlikna Stafsjö bogien.
För att få Waldekopplen på rätt höjd (550 mm i verkligheten) var jag tvungen att förhöja plattformen på båda,
så kopplen kommer på rätt höjd. Jag fick också fila bort ganska mycket vitmetall i centrum av boggien för att få in Walde kopplet.
Även ”fästöronen” på Waldekopplen fick av den anledningen filas bort. Det blev klämpassning samt LockTite.
Även ny buffertbalk i mässing med utfilat hål för kopplen har tillverkats.
I efterhand kan jag säga att jag inte gör om det. Det går fortare att bygga boggierna i mässing från scratch.
Hjulen är 14 mm skivhjul från Waldes sortiment som flyttats över till Magic Trains 25 mm axlar.
Alla 8 hjul fick 4 hål utborrade för att bättre efterlikna Decauvillehjul.

Tanken var från början att avbilda Stafjös timmerboggier, med svänglar för timmer.
Men de boggierna blev stående då jag kände att jag kommer bygga en
industriinspirerad miljö där timmerboggier inte riktigt skulle passar in.
Nu får de istället rycka in till detta nya projekt.
Imorgon klarnar det vad det blir för vagn som står förebild.

//
Micke



[f.gaard]

Munkedals feldbahnvagnar kanske? De hade en påbyggd låda för att få kopplen i rätt höjd.

Mvh Fredrik

[Micke Brane]

Jag får börja med att tacka för alla lovord.

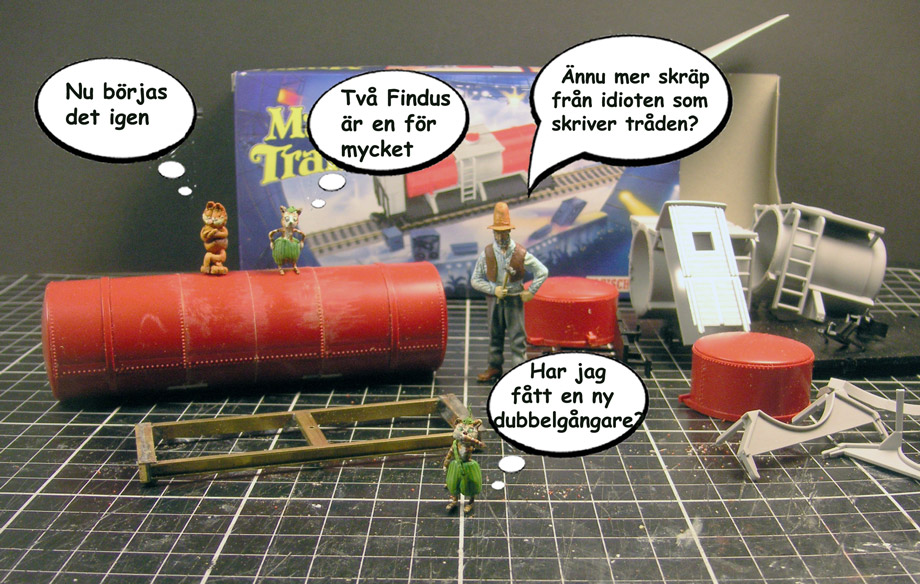

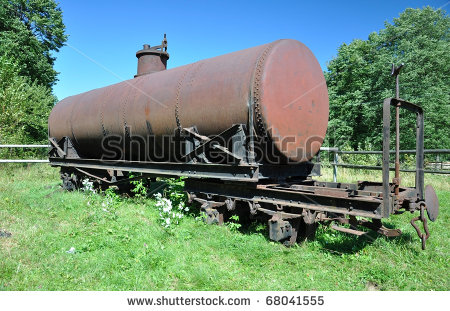

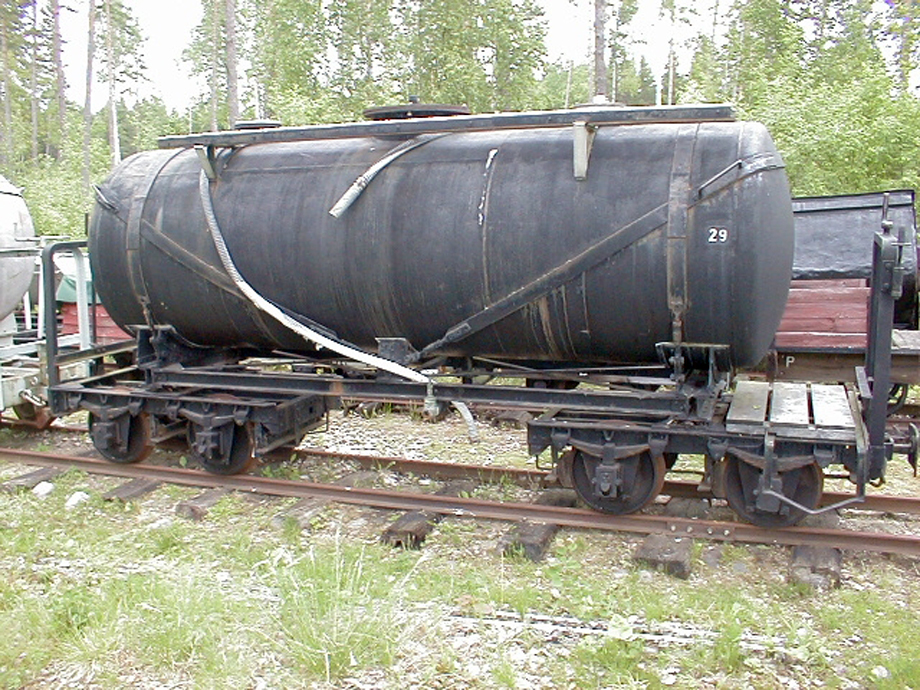

Här kommer bild på detta projekt och några inspirations bilder.

Förra året byggde jag ju två godsfinkor med förebild från Kosta Lessebo järnväg.
Det enda jag använde var hjulupphängningen.
Av de två tankvagnar jag ropade in på Ebay blev det en hel del delar över.
Jag har under förra året funderat en del över vad jag skulle göra med dessa delar.
Mittpartiet på dessa tankvagnar är en grå del med ca 1 mm mindre diameter med alldeles för grova plaststegar
och utan nitrader. Dessa delar gör ju ingen glad.

När jag plockade isär vagnarna fick jag av dessa två tankvagnar fyra identiska röda delar.
Med lite mätande upptäckte jag att diametern var identisk med Gyttorps tankvagn i 1:35.
Nu gällde det att se om det gick att lägga sågsnitt så att även längden av ”tanken” blev helt rätt
och att alla nitrader blir symmetriska.

På vänster sida om Gustav ligger en sågskarv. Mellan katterna finns en andra skarv,
och på höger sida om Findus ligger en tredje sågskarv.

Framför ligger en tillverkad ram av U-balkar i mässing med måtten 2 x 4 mm.
I gavlarna står två u-balkar med ryggen mot varandra.
Här fick jag löda isär dessa två U-balkar för att jag inte tittade ordentligt på ritningen.
Det ska vara en luftspalt mellan enligt ritningen.
Efter detta ingrepp blir det också utrymme i underkant för en centrerad M2 mutter som bogie fäste.
På mitten av ramverket är en U-balk inlödd med ryggen uppåt.
Under denna kommer ett avtappningsrör att monteras.

//
Micke


Gyttorp3 2.jpg (686.96 KiB) Visad 4389 gånger


[Olof]

Förra året byggde jag ju två godsfinkor med förebild från Kosta Lessebo järnväg.
Det enda jag använde var hjulupphängningen.
Av de två tankvagnar jag ropade in på Ebay blev det en hel del delar över.

Nu hänger jag inte riktigt med Micke, kanske är jag förvirrad av att det är två Findus på bild samtidigt

Menar du att du använde hjulupphängningen från två MagicTrain tankvagnar du ropade in på eBay till Kosta finkorna du byggde förra året och att du fick en del delar över från MagicTrain vagnarna som du nu använder till tanken?

Vänliga hälsningar
/Olof

[Micke Brane]

Hej Olof

Bilden togs redan på sommaren förra året
när jag byggt ny Findus och de två KLJ finkorna var klara.

Ja, jag använde bara det som du finner på 4:de fliken i denna tråd till de två KLJ finkorna.
Då blev alla delarna över som du ser på dagens bild.
De är två röda ytterdelar från två separata tankvagnar,
dvs. fyra röda delar som jag använt till att kapa/skapa 1 vettig tank.

Om vi börjar från vänster och delar upp "tanken" i sex sektioner
så är två sektioner från varje gavel intakta delar som inte alls kapats.
De två andra röda gavelbitarna har kapats på mitten och sedan har jag
infogat dem som 2 mittre sektioner som katterna står på.
De överblivna delarna är de 2 röda lösa korta gavelbitarna du ser i bild
till höger om Pettson.

Hoppas det blev mer begripligt.
Kameran var inte riktigt med hela tiden när jag byggde denna vagn.
Jag hade då inte bestämt mig att fortsätta tråden.
Därav har jag inte så mycket bilder i små pedagogiska steg, Sorry!

Det var en händelse under sensommaren när jag var på Morgan klubbens
50-års jubileum i Tylösand som sporrade mig för att köra tråden ett varv till.

//
Micke

[Mallet]

För mig som tycker målning är som en ogenomtränlig häck är detta inspirerande.
Kom gärna och visa i Sydost.

MvhLH

[zikkan]

Hmm... Vad har du använt för verktyg/teknik för att få till så snygga och precisa snitt intill nitraderna?
Återigen, mycket trevlig förebild och modell!
Mvh
zikkan

[Micke Brane]

Hej "Zikkan"

Förstår att du är nyfiken då du ju gillar tankvagnar.
Jag har skaffat mig en extremt välutrustad maskinpark för denna sorts arbeten.

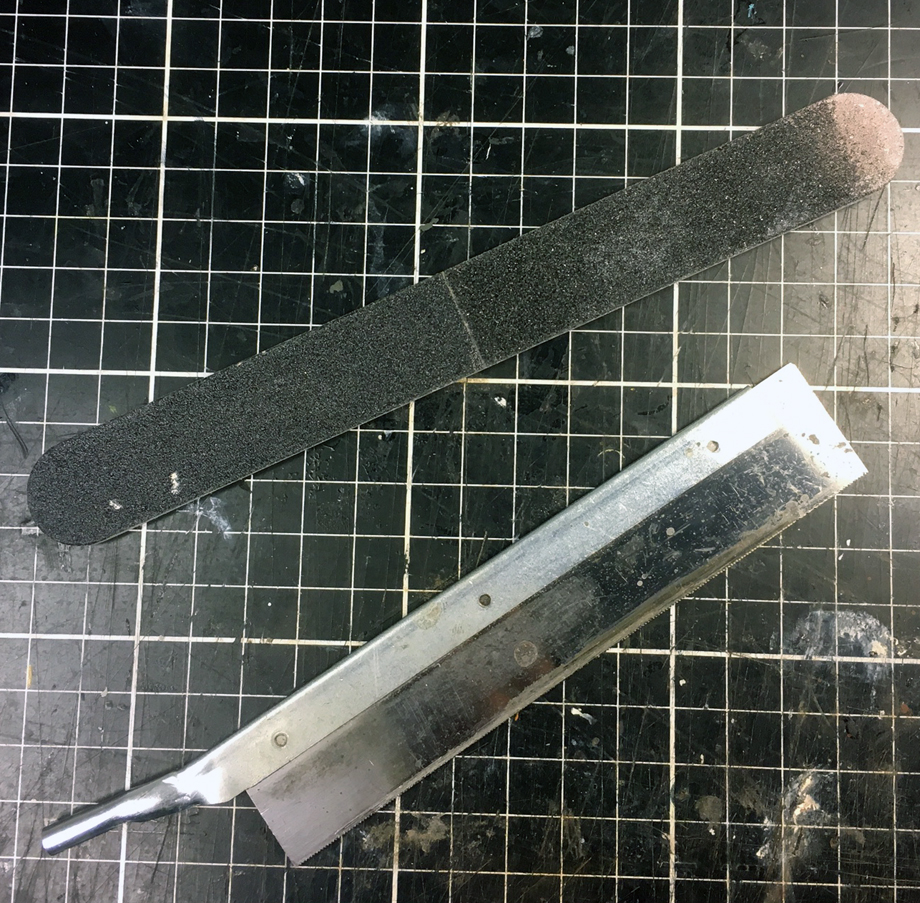

En väldigt avancerad sågutrustning samt "slipmaskin". (se bild)
Helén undrar om jag fått fotsvamp då hennes nagelfil som synes blev grå i spetsen
efter filande i spackel (Tamiya Putty).

Jag sågade mig försiktigt runt hela skarven efter den
så kallade förhöjningen för spännbandet innan jag sågade mig helt igenom.
De orörda delarna hade ju redan nitrad precis i kanten mot förlängningen vilket underlättade.
Så med en perfekt sågyta som är helt jämn behövs bara lim
Men det blev nog lite spacklande på något ställe utmed nitraden.
Så filandet blev ett precisions jobb. använde fingrarna/naglarna som mothåll mellan nitrad och fil för att inte fila bort nitraden
så nu saknar jag lite av "fingerfärdigheten".

I underkant finns det "slittsar" i plasten för att skjuta in mot den grå mittdelen och "låsa" konstruktionen.
Alla åtta hålen (storleksordning ca 2 x 5 mm) fylldes igen med 2 mm tjock Plasticard och spacklades.

Hoppas det blev mer begripligt.
Trots att ambitionen att vara så detaljerad som möjligt så kommer frågor som är så självklara
och ändå har jag helt förbisett detta i texten. Är det detta som kallas hemmablind?


//
Micke
