M1 Malmvagn

[Kjell Olovsson]

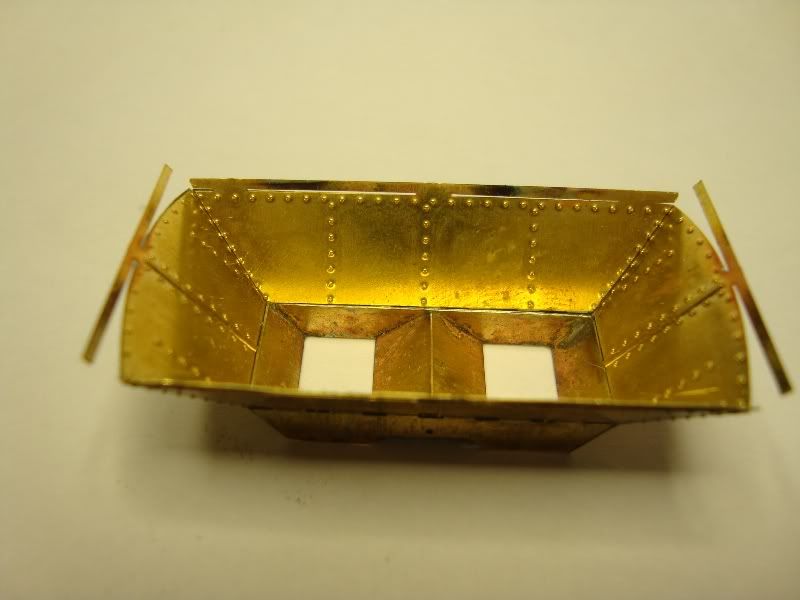

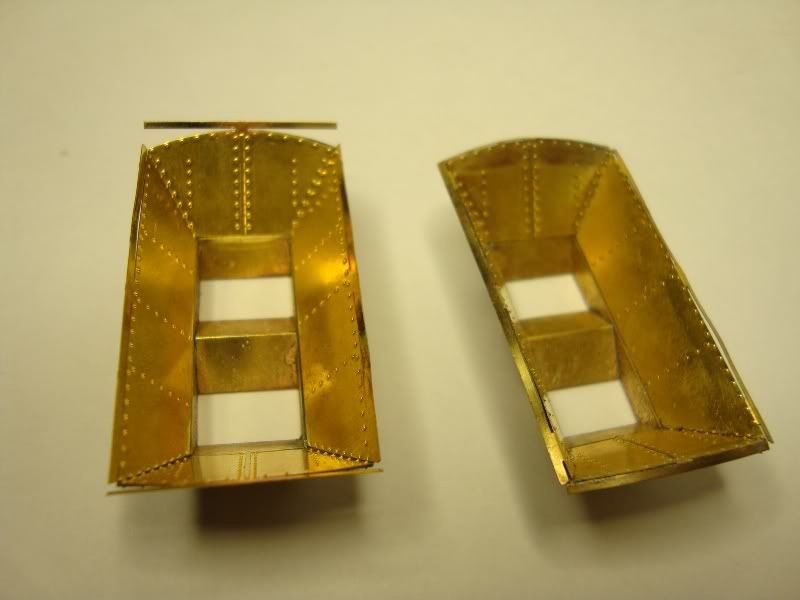

Lite mer jobb under kvällen, innerkorgen har blivit monterad på vagn nummer 2. Jag har valt att bocka korgkanten efter att jag lött fast sidorna den här gången. Det gör det betydligt lättare att spänna fast dem med tex krokodilklämmor under själva lödningen. På de tidigare byggena bockade jag kanten innan innersidorna monterades. Det gjorde det lite knepigare att hålla dem på plats under fastlödningen och ganska lätt att skada själva kanten.




Kjell

[Kjell Olovsson]

Har inte byggt så mycket den senaste tiden, men suttit och häckat framför datorn och det ger lite resultat. 1888 års modell börjar bli mer eller mindre klar att lägga ut på en etsplåt. Väntar fortfarande på en del delar för att bestämma hur jag avslutar designen.

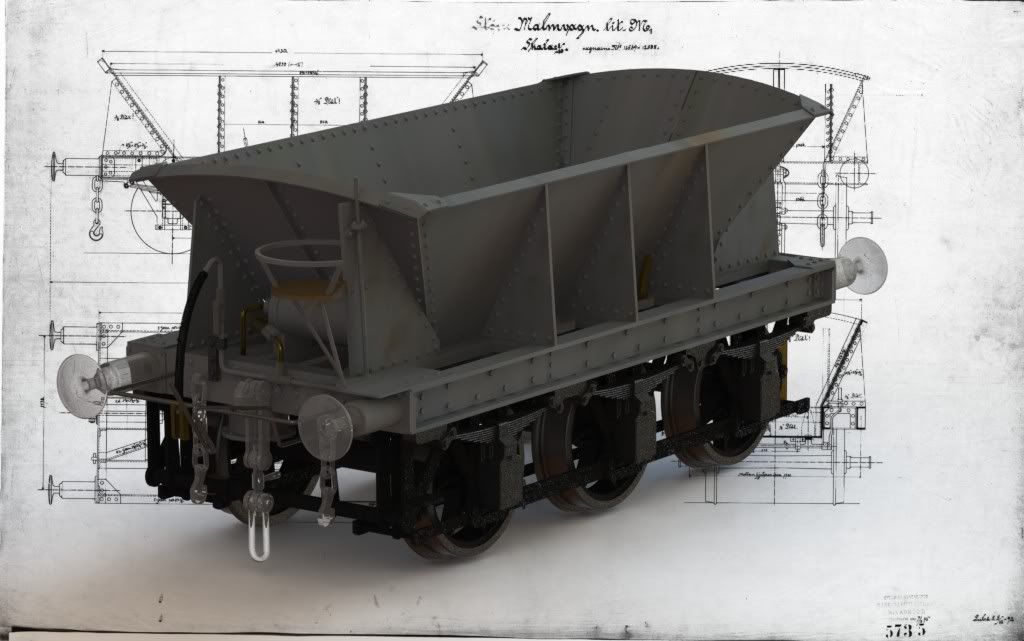

Hursomhelst, så här skulle det kunna se ut som klart (ok, ok han som målade har glömt några detaljer, som buffertar och lite annat mässingsskrot som sticker fram..)



Kjell

[Kjell Olovsson]

Har jobbat vidare lite med malmvagnarna:



Blir två TGOJ varianter också, men fick inte riktigt till färgen. Lite för chokladbrunt…


Börjar närma sig en första provetsning.

Kjell

[Stefan Jönsson]

Det ser synnerligen smaskigt ut Kjell!

[Olof]

Snygg bild!

/Olof

[1956]

Så imponerande och proffsigt! 3D-bilderna är ju helt fantastiska!

[Kjell Olovsson]

Tackar grabbar, det uppskattas!

Tyvärr hinner man inte bygga så mycket när man sitter och hänger framför datorn. Men jag har lyckats gjort lite de senaste kvällarna:

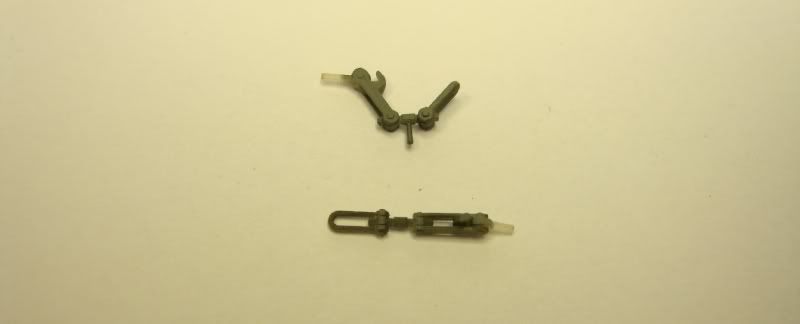

Ett rörligt skruvkoppel i skala 1:87 och ett fast (som bara är rörligt i den del som sitter fast i kroken). Vilket som är rörligt i alla lederna framgår väl av bilden . Det ”rörliga” är något lite klumpigare, men knappt märkbart i verkligheten om man inte har det andra att jämföra med. Det rörliga sitter föresten på 3D bilderna ovan, så där har ni något så att ni kan se storleken.

Hur pillade jag ihop det här då? Ni får gissa .

Kjell


Kjell

[wen]

Hej Kjell och alla andra.
Kompletterar tråden med en TGOJ variant på din byggsats.
Kan varmt rekommendera byggsatsen.
Mvh
Stefan V

[Kjell Olovsson]

Fantastiskt fint bygge Stefan! Väldigt kul när lite ”plåttrassel” från en annan kan bli så fint. Bara ett lite fel på bilden, det borde vara ett M3t först .

Själv ligger jag lite efter i byggschemat, men har kommit en bit på vägen. Ska jag åka till Norra Sandby, så tänker jag ha åtminstone en vagn till med mig:

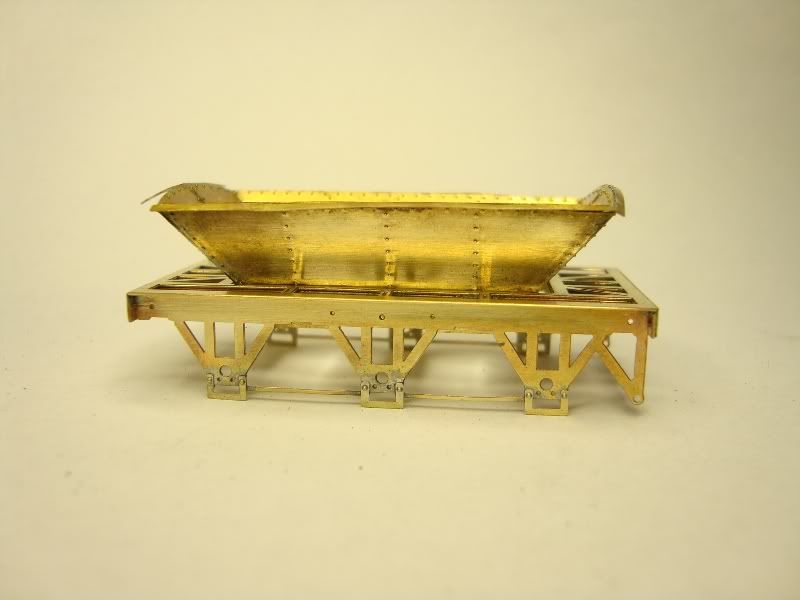

Så här ser det ut just nu:







/Kjell

[Kjell Olovsson]

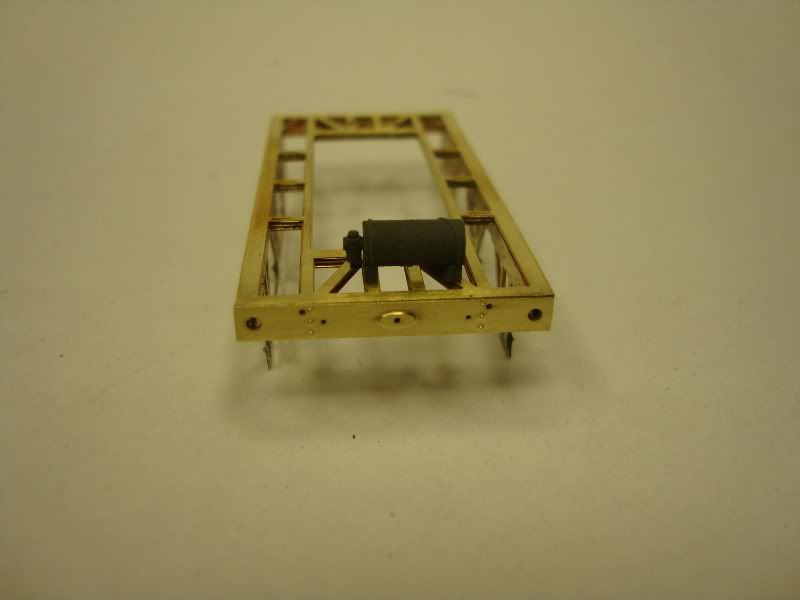

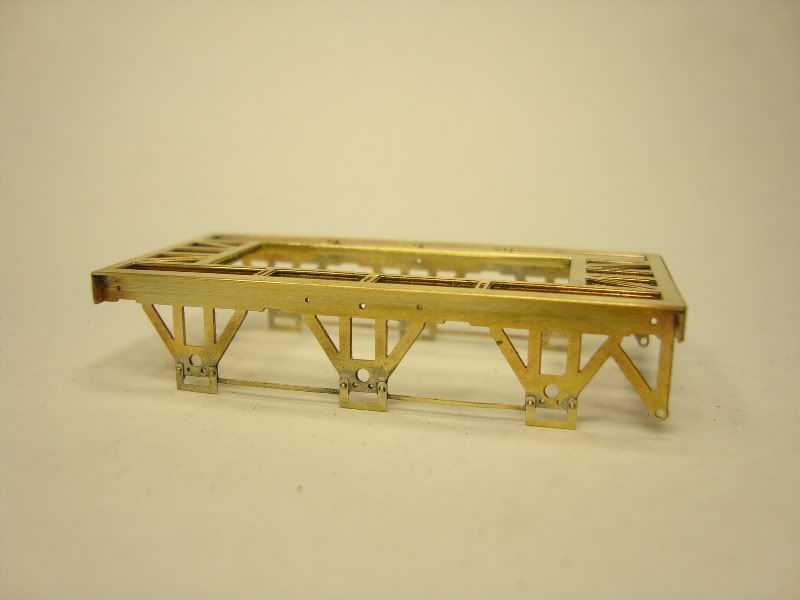

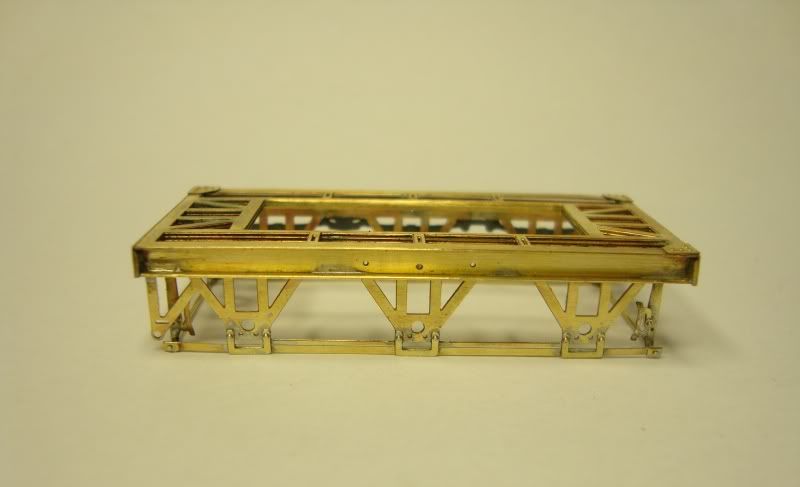

Inspirerad av Stefans fina TGOJ vagn tog jag mig lite tid i dag och pillade vidare på ramverket till en av vagnarna (trots det fina vädret ).



Som ni vet har jag provat att 3D printat lite delar till vagnen och en av de delar jag ”skrev ut” var fjädrar och lagerboxar:

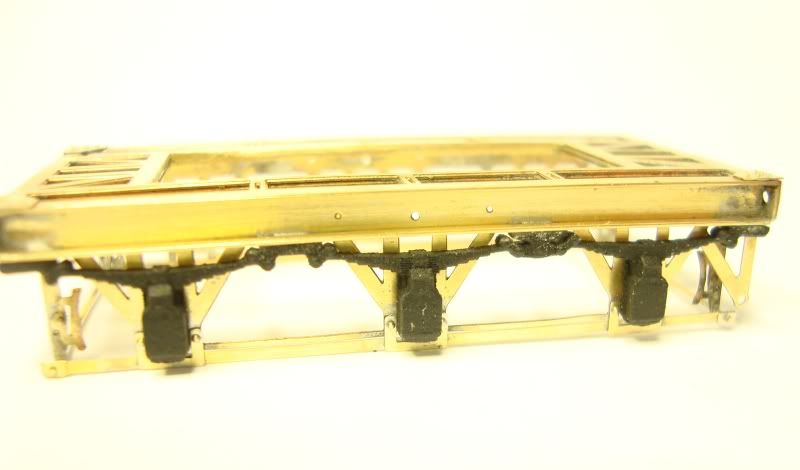

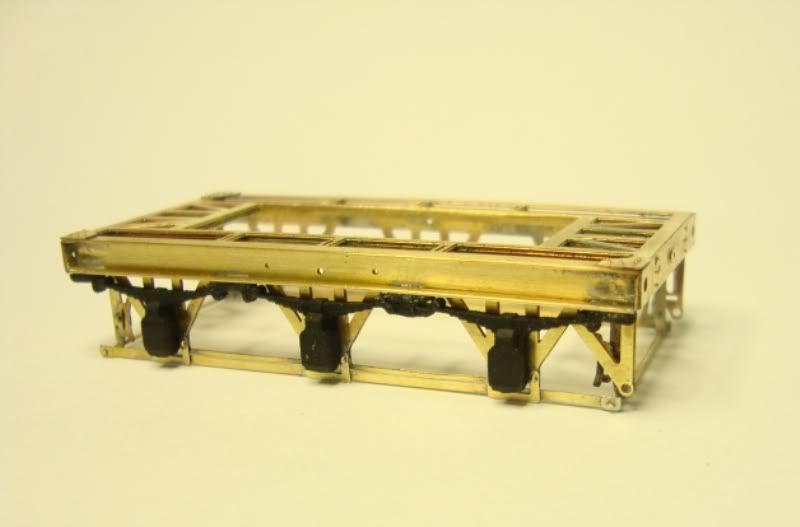

Här provmonterade på ena sidan. Tycker att resultatet är fullt acceptabelt. Det vita är plastdamm från slipningen av fjäderhängena, det är alltså inte jag som målat taskigt (för en gångs skull:)).
Tror att det här blir fullt användbart i bygget och det öppnar definitivt helt nya möjligheter när man vill göra delar som inte finns på marknaden.

Kjell
