DONJ på spåret.

[Mallet]

Leder detta nånstans?
Den här delen kanske är den knepigaste i en växel?
Det ska linjera, vara hindersfritt, leda ström osv.
Att printa leden kanske funkar.

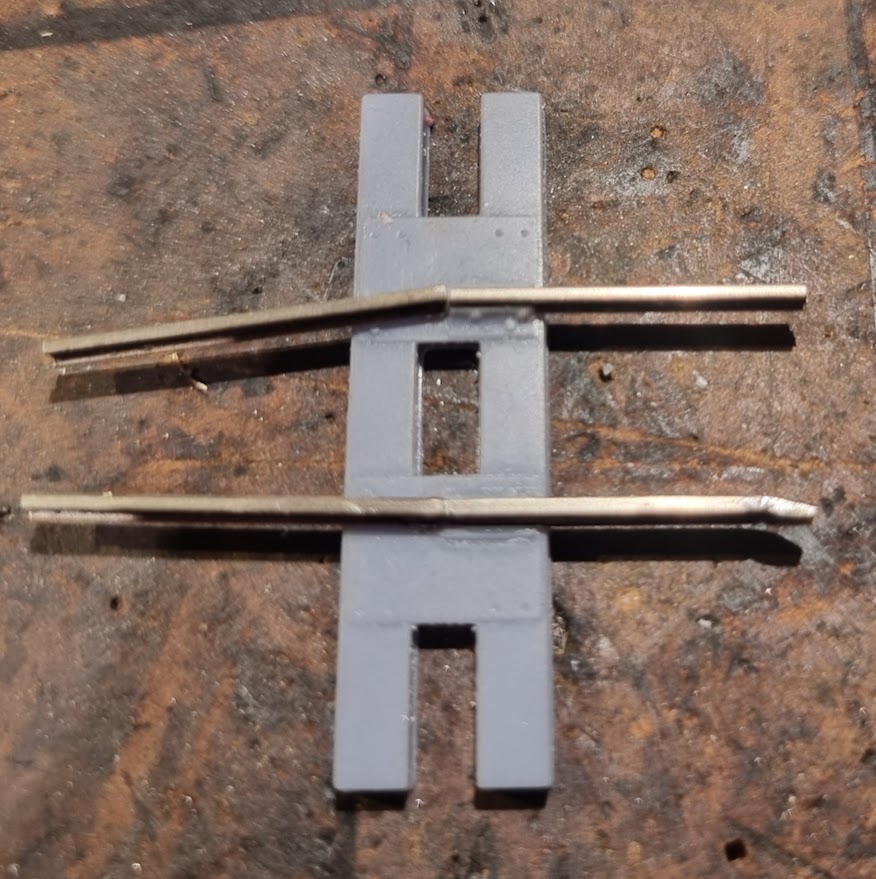

Ett första försök blev så här.

DONJ växel led 1.jpg (140.52 KiB) Visad 756 gånger

De små och ganska klena skarvjärnen är relativt starka men måste i detta fall modifieras en aning vilket gjordes med en lövsåg.
När det är färdigt ställs väl inga större krav på hållfasthet då allt fixeras ganska väl.
Hålen i syllen får borras/brotchas upp till 2 mm.
På växeltungan löddes genomgående pluttar fast i borrade hål.

DONJ växel led 2.jpg (146.12 KiB) Visad 756 gånger

När allt monteras ser det ut så här och funkar som tänkt. Tungorna sitter bara nedskjutna i sina hål men ska fixeras med växelomläggningens dragstång.
Ställer en del krav på växeltungornas underläggsplattor map planhet.
Printningen ska justeras lite, breddas en aning,linjeras en aning, nipas o tuckas men...
Funkar detta???

Mvh LH
