MÖJ 2-5

[laserarild]

MÖJ 2-5web.jpg (154.27 KiB) Visad 3722 gånger

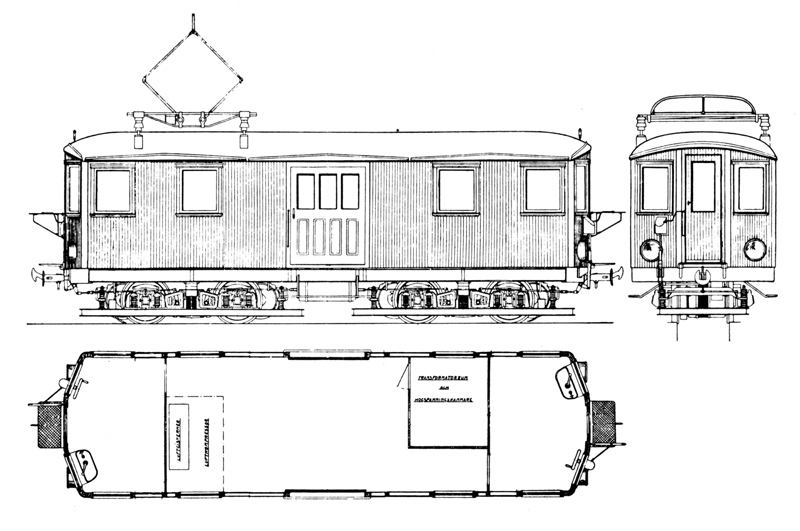

Hejasann, endelig har jeg funnet en tegning til disse lokomotivene.
Desverre finnes ingen mål på tegningen, kun bredden på strømavtageren og sporvidde...
Kan noen kjelpe?

Med hilsen
Arild
www.proinor.no

[Johan Stenson]

Inga mått men notera att fönstret på dörren i fronten går längre ner i verkligheten än på ritningen.

[f.gaard]

Spårvidden var 891mm
Längd över buffertbalk 9800mm
Avstånd mellan boggiecentrum 4900mm
Avstånd mellan boggieaxlar 1670mm
Hjuldiameter 870mm
Tillverkade 1915 av ASJ med elkomponenter från "Nya Förenade Elektriska AB"
Data från boken "Från Wadstena till Vadstena"

Mvh Fredrik

[lenelg]

Nya Förenade Elektriska AB var det som senare skulle bli Ludvika-delen av ASEA och ABB, idag ett världscentrum för kraftöverföring med högspänd likström. "Nya Förenade" bildades genom sammanslagningar av Elektriska Aktiebolaget Magnet i Ludvika, Holmia AB i Stockholm och Adolf Ungers Verkstäder i Arbrå. Och min morfar, som var bokhållare i Arbrå, fick flytta med familjen till Ludvika. Där min mor så småningom växte upp och träffade min far - tur för mig...

[laserarild]

Så sier jeg mange takk for alle opplysninger.
Med hilsen
Arild
