Brigadelok i 0n2

Postat: fre 23 dec 2016, 23:31
av folke
Hejigen!

I min förra tråd visades brigadevagnen, nu har jag börjat på loket.
Etssatsen är producerad av locosnstuff.co.uk , kan även göras för 16,5 mm spv.

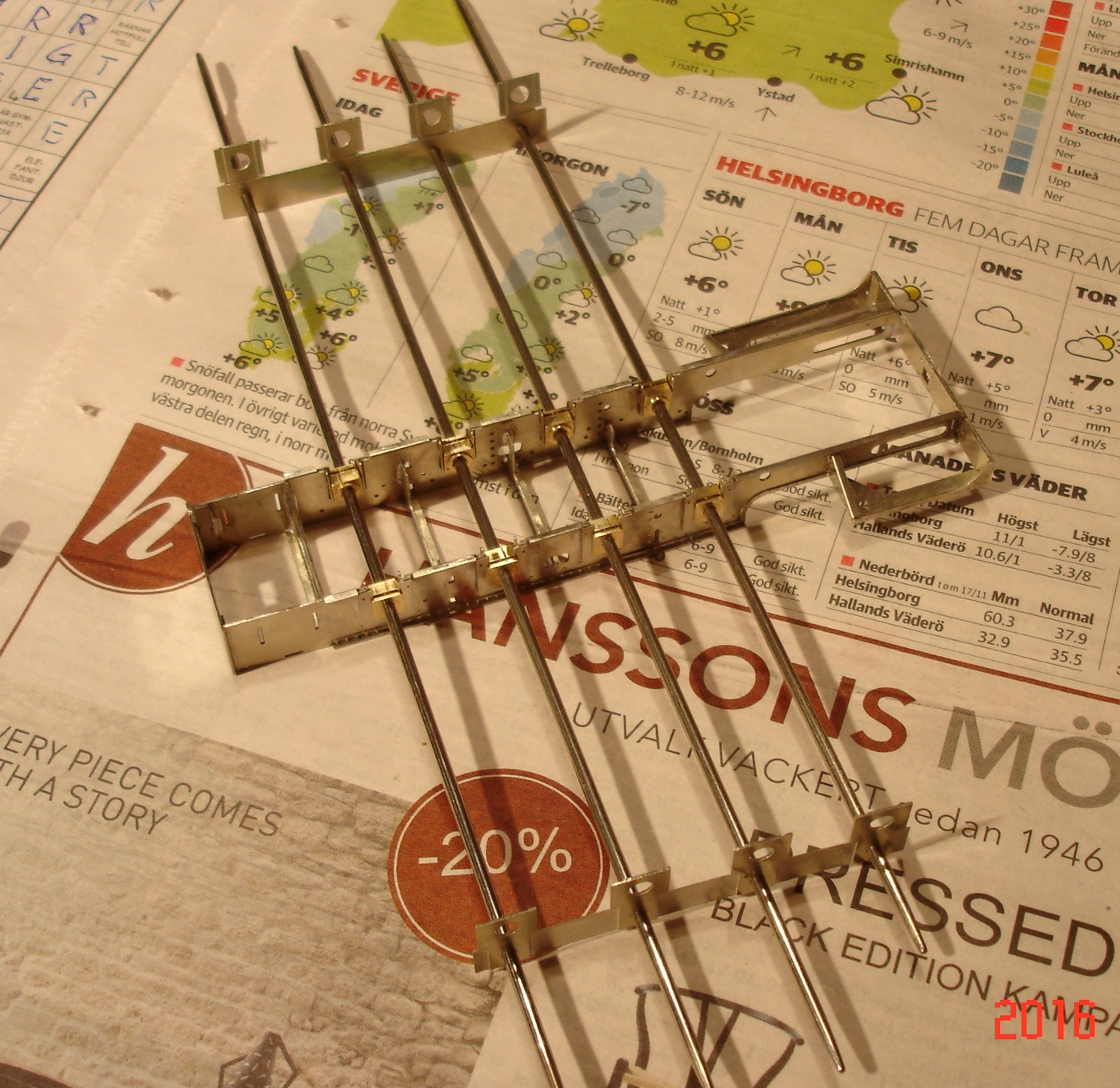

Strumpstickor kan användas till mycket.
"High Level" axelboxar och hornguider verkar bra.

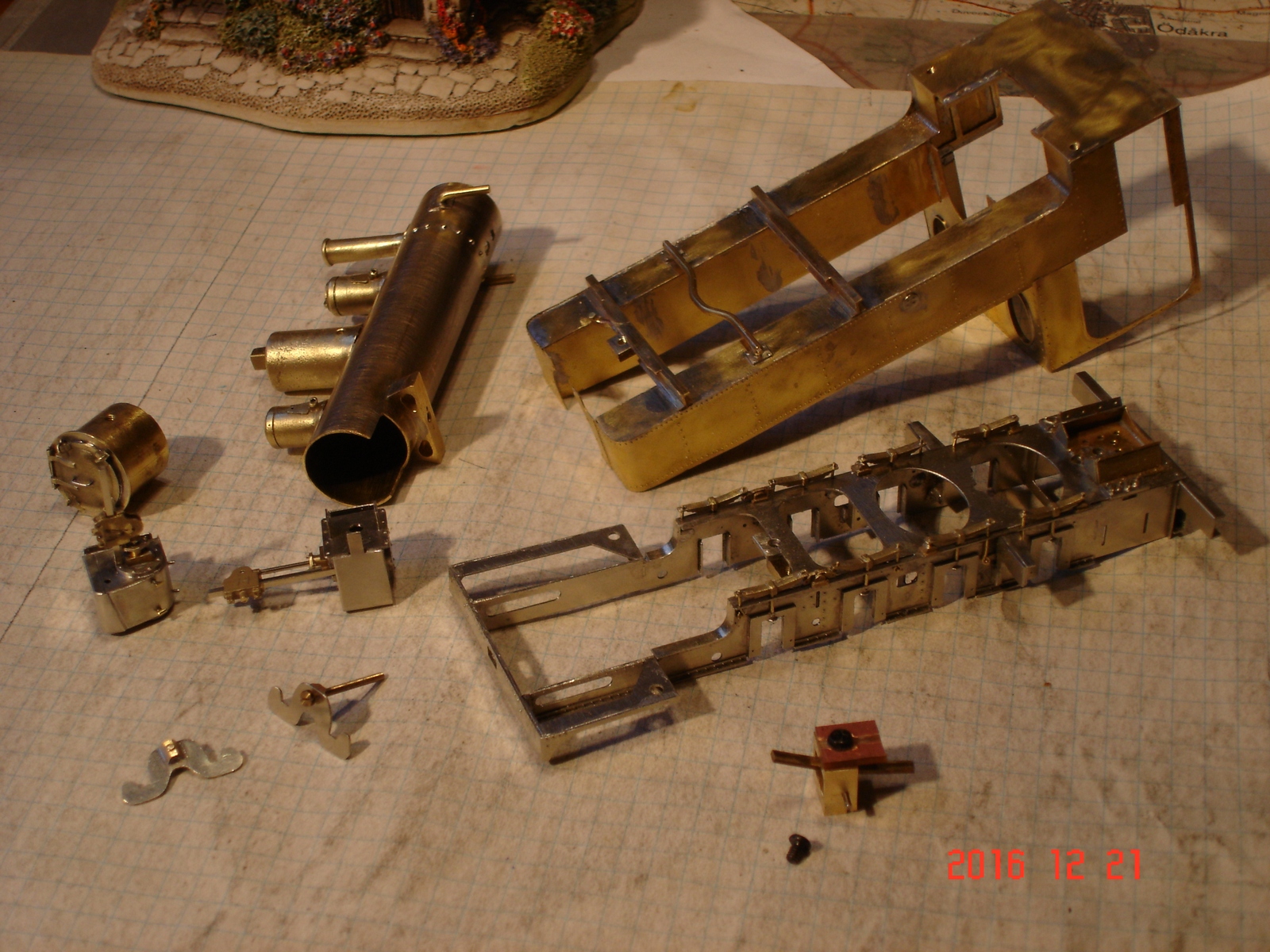

En mässingsklump i cylindern ger stadga.
(blå cylindern är en gammal bra butangasbrännare)(möjligen från Kjell&Co)

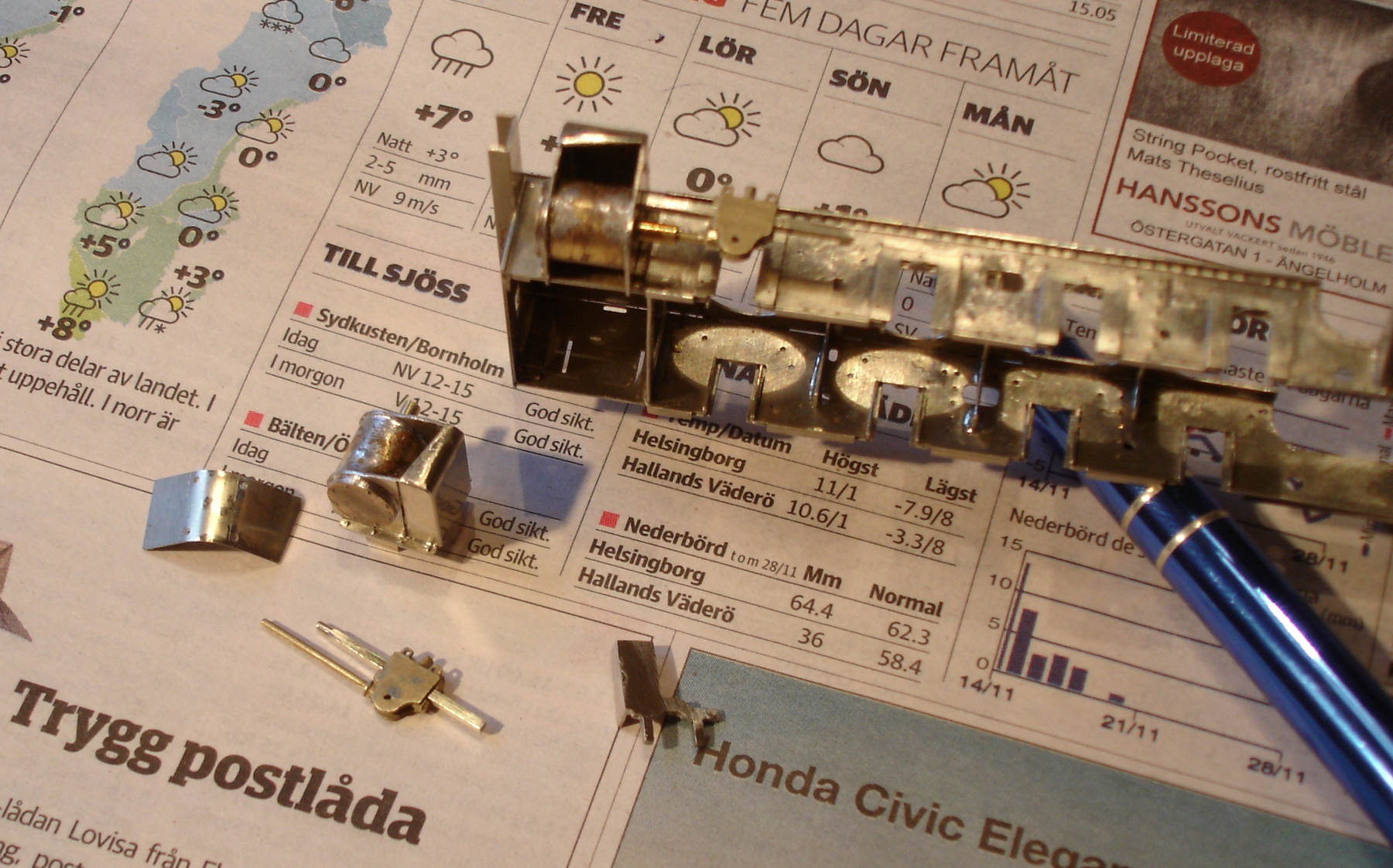

Klumpen i rökskåpet är bara en stor mutter, eget bakre pannstöd. Panna och tankar har fått skilda fastskruvningar.
Pannan är en bit Ms-rör från ett GAMMALT kamerastativ. Byggsatsens 0.3 mm plåt verkade för vekt!

3 axelkompensationsbalanser (främst) gjorde jag annorlunda.
God Hjul?
FOLKE

Re: Brigadelok i 0n2

Postat: mån 26 dec 2016, 11:47
av Per N
Spännande bygge med flera egna goda förbättringar. Vi ser fram emot fortsättningen!
God fortsättning och Gott Nytt År!
Per N

Re: Brigadelok i 0n2

Postat: tis 17 jan 2017, 23:03
av folke
Sådärja, nu har latmasken återvänt till nordpolen, och lödkolven värmts upp.

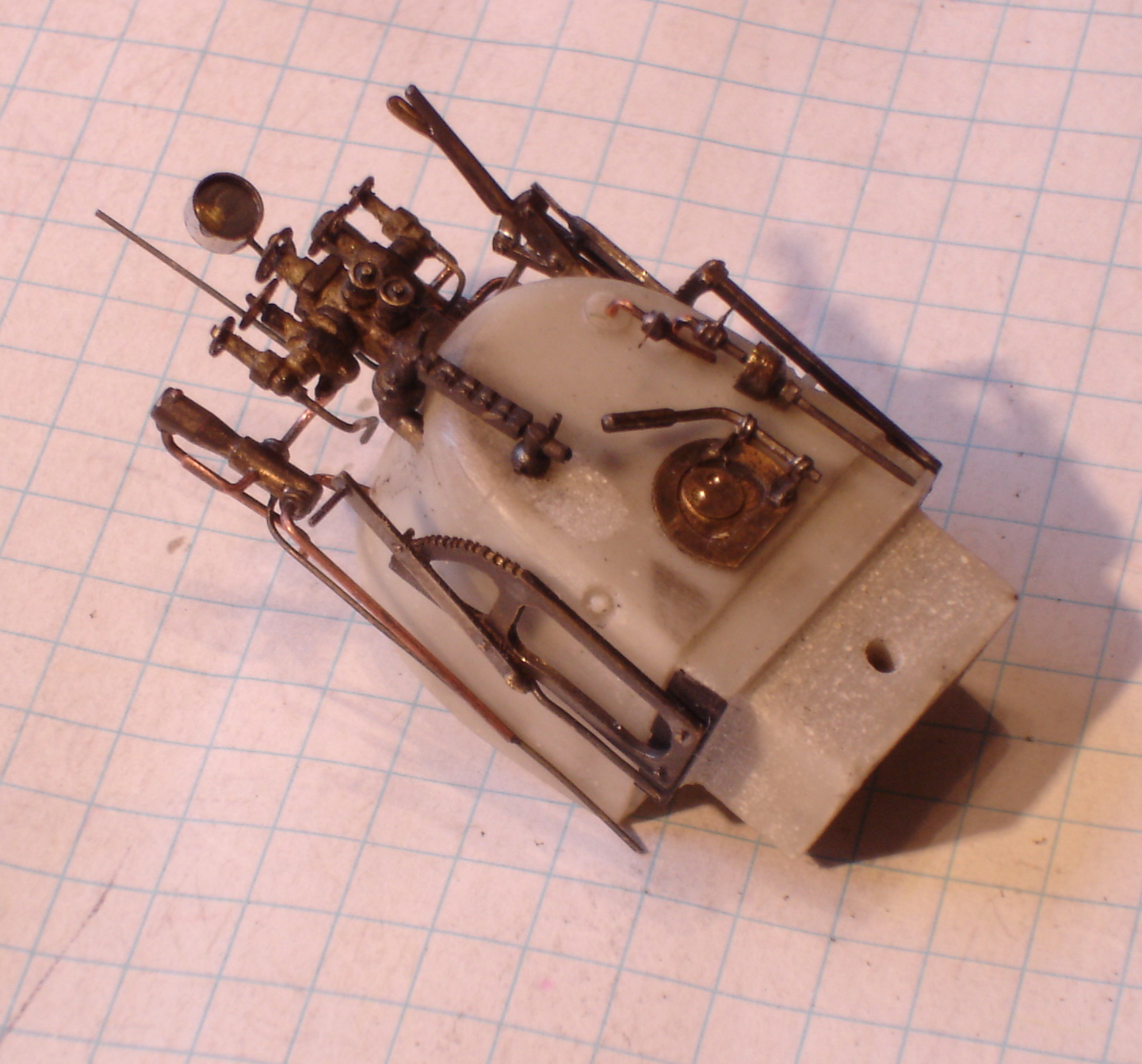

Glömde visst spilledningen från vattenståndsglaset.
Ventilrattarna från ett extra litet etsark av Mark Clark.
Mässingsklumpen gängad för att hålla panngaveln mot chassit.
Rör sig inte! får visst justera lite...

Folke

Re: Brigadelok i 0n2

Postat: ons 18 jan 2017, 23:09
av Mallet
Mycket prydligt! Är det något vi kan få se på Sydostträffen den 11 nästkommande?

MvhLH

Re: Brigadelok i 0n2

Postat: sön 22 jan 2017, 22:58
av folke
Mallet skrev:Mycket prydligt! Är det något vi kan få se på Sydostträffen den 11 nästkommande?
Kanske, får se om bilen är insnöad!

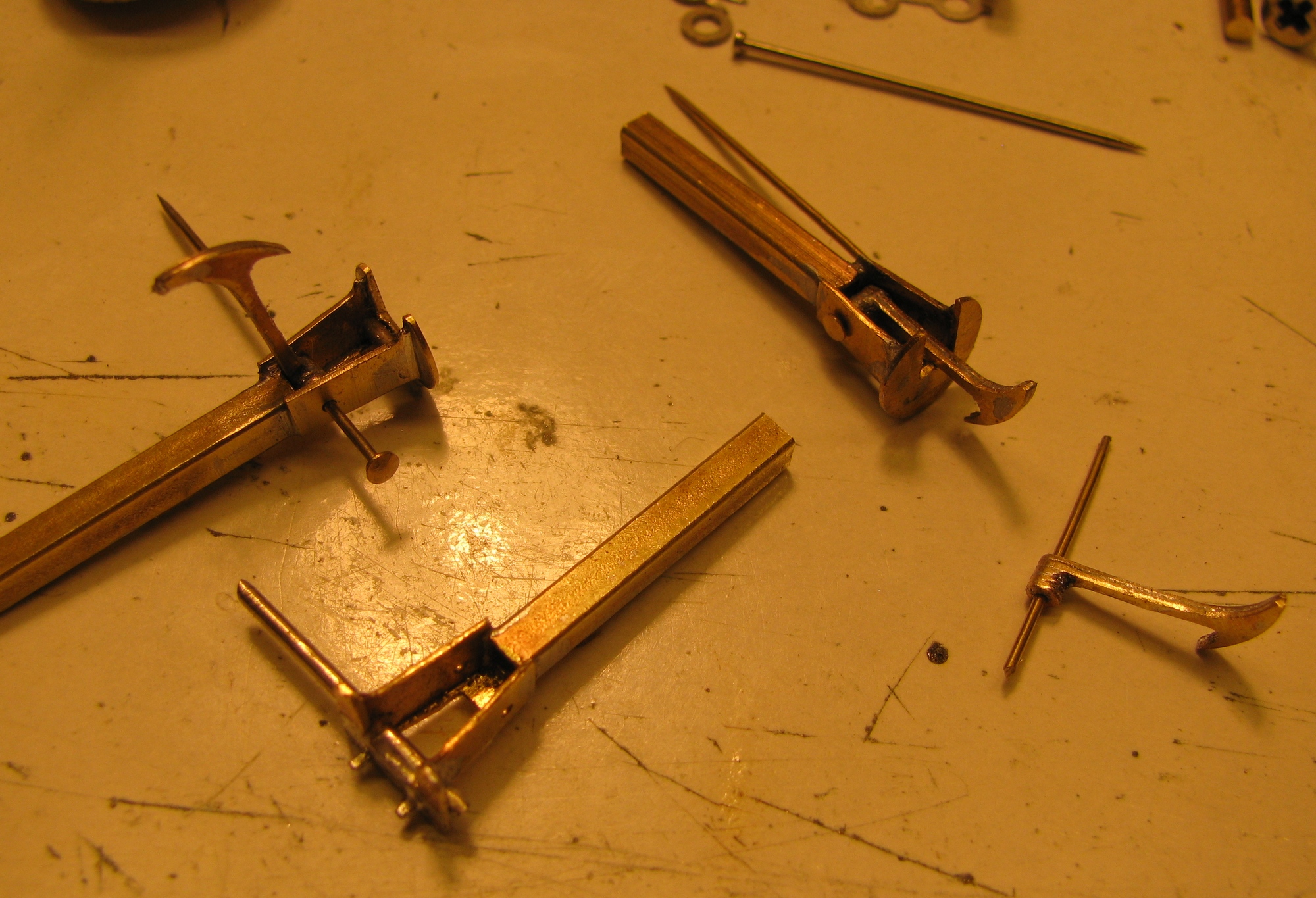

Testar Klemmingkoppel.
Modifierar med en 1 mm hållhaketråd och bredare öppning.
samt en järnbit i toppen på haken, för handmagnetlossning.

Folke

Re: Brigadelok i 0n2

Postat: sön 19 feb 2017, 22:58
av folke
Hå hå ja ja, inget gjort på loket, funderat på strömvägar.

Tog itu med de två andra brigadevagnarna.

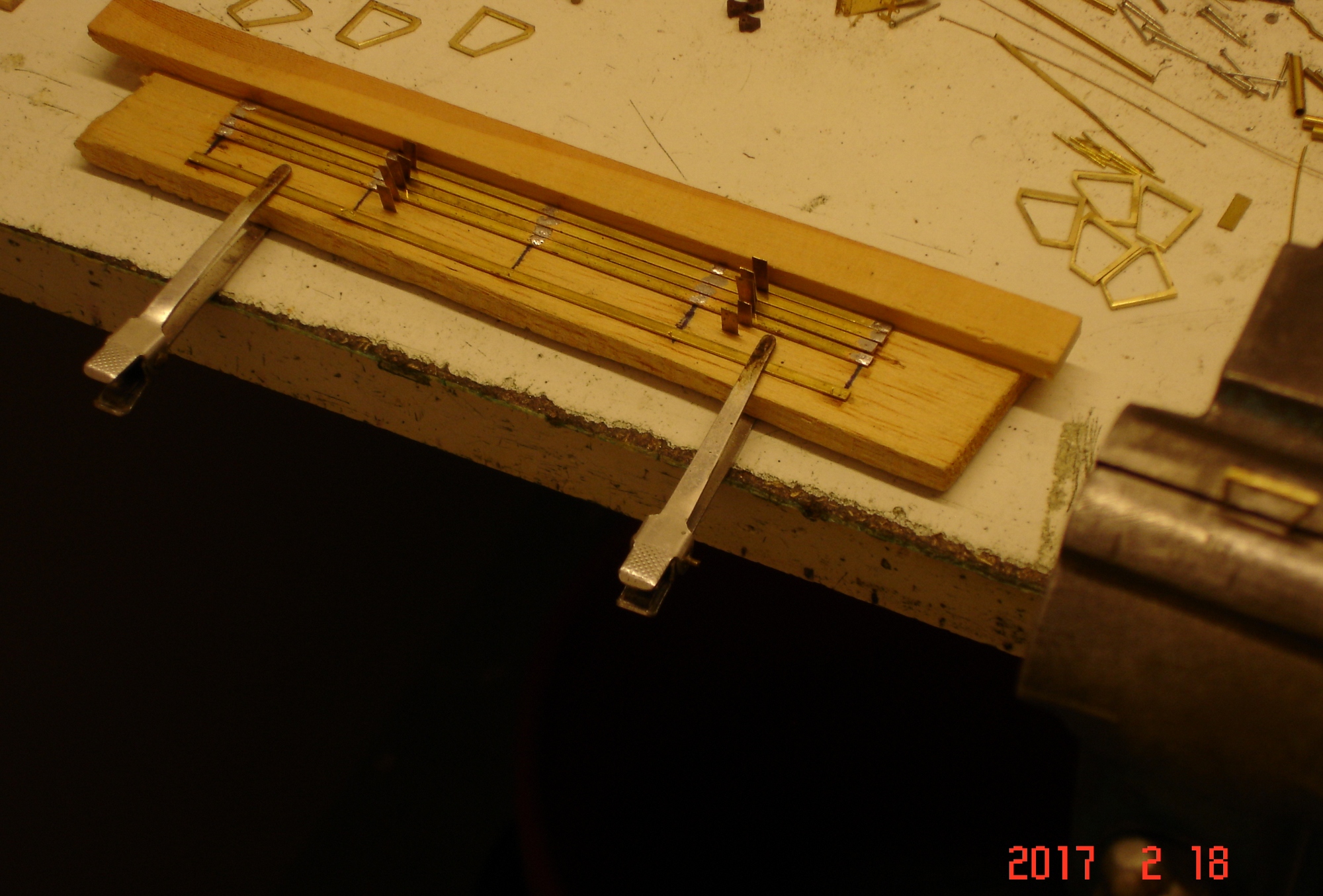

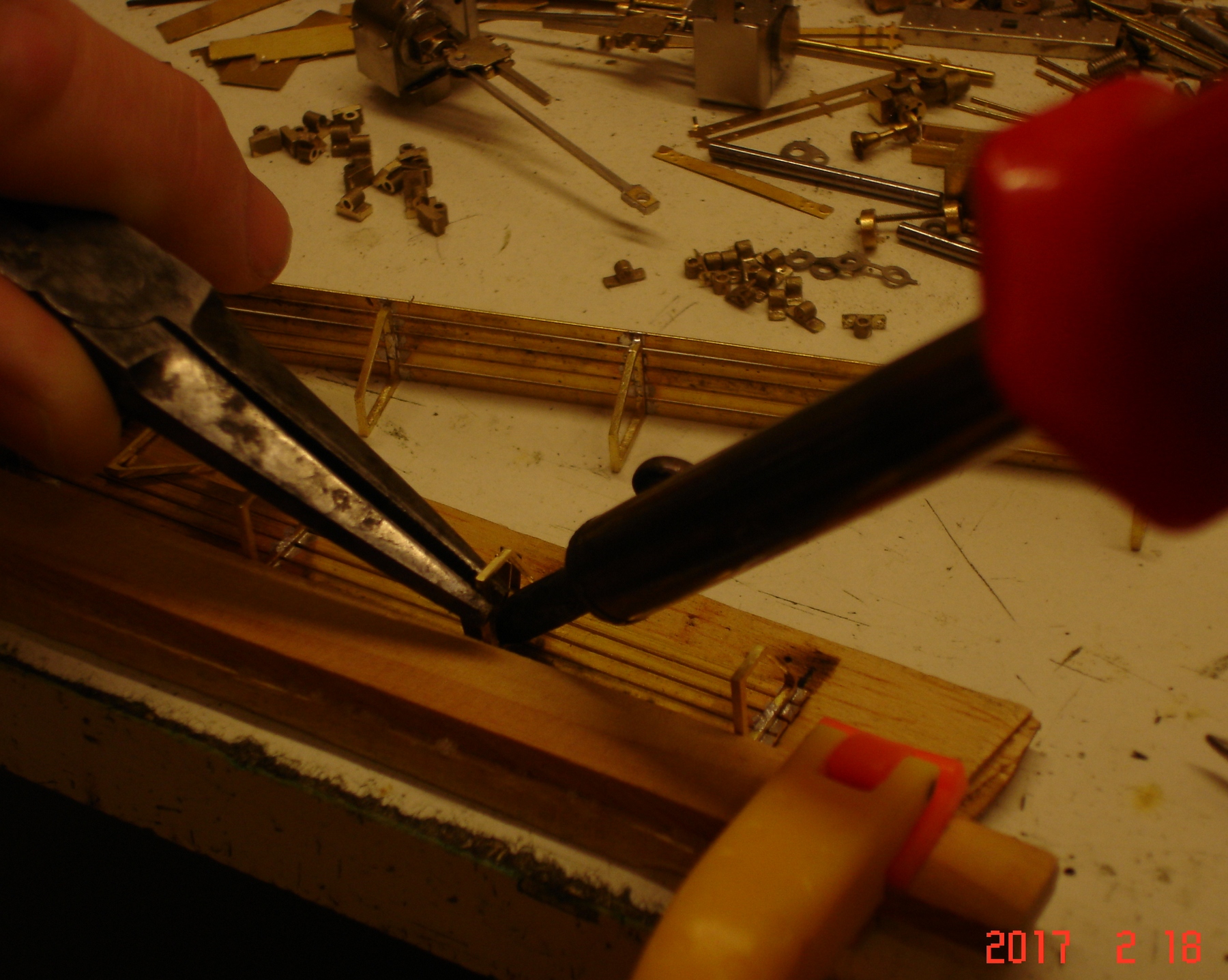

Klämde 0.5x2,0 Ms-list på en balsabit.

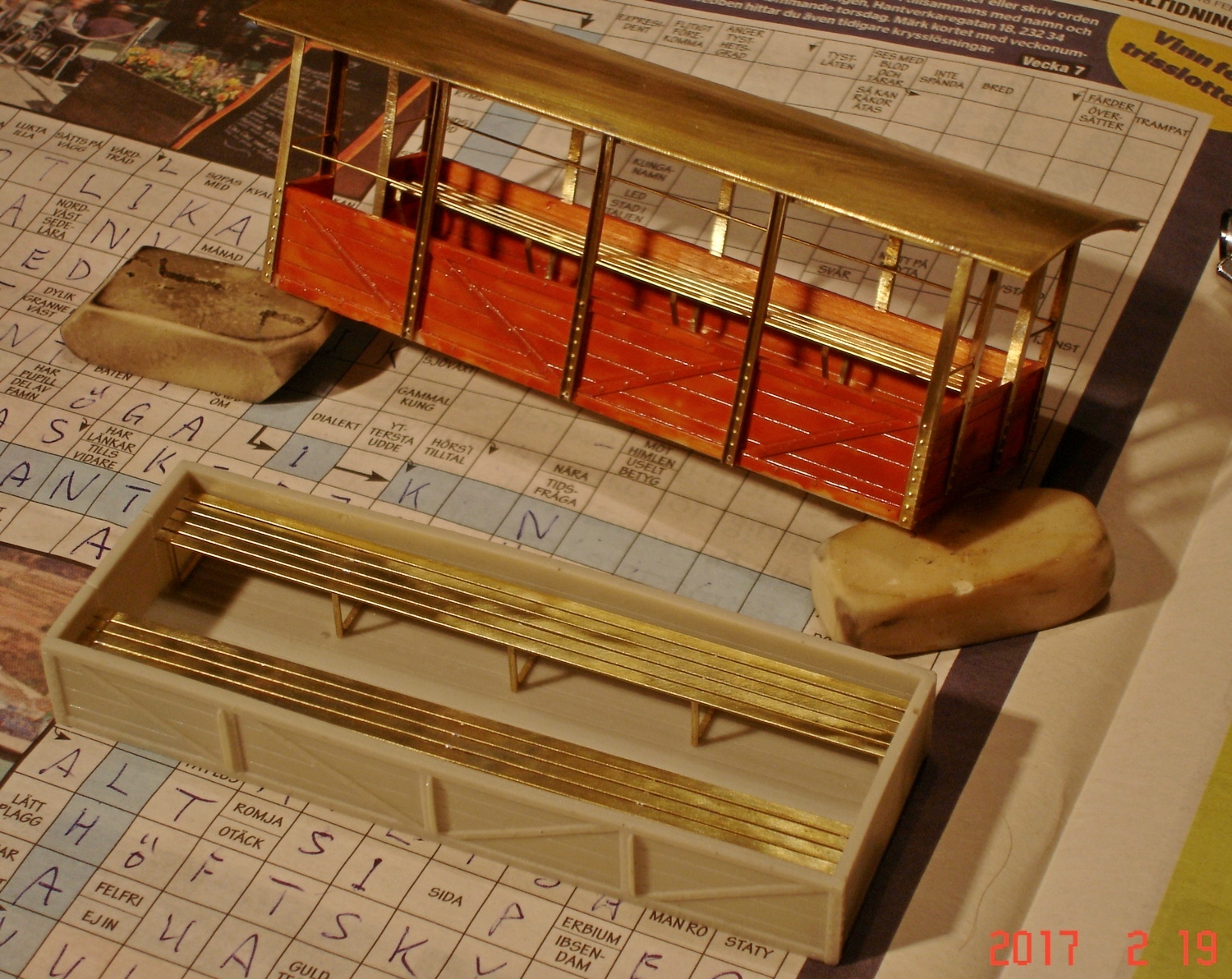

Darrade på utsågade ben av 1,0 mm plåt.
Tak av 0,3 mm plåt samt div. profiler.
Passagerarna i andra vagnen får njuta av rök och sot utan tak...
Saxat ur Model Railroader okt 1980...
Folke

Re: Brigadelok i 0n2

Postat: mån 10 apr 2017, 21:28
av folke

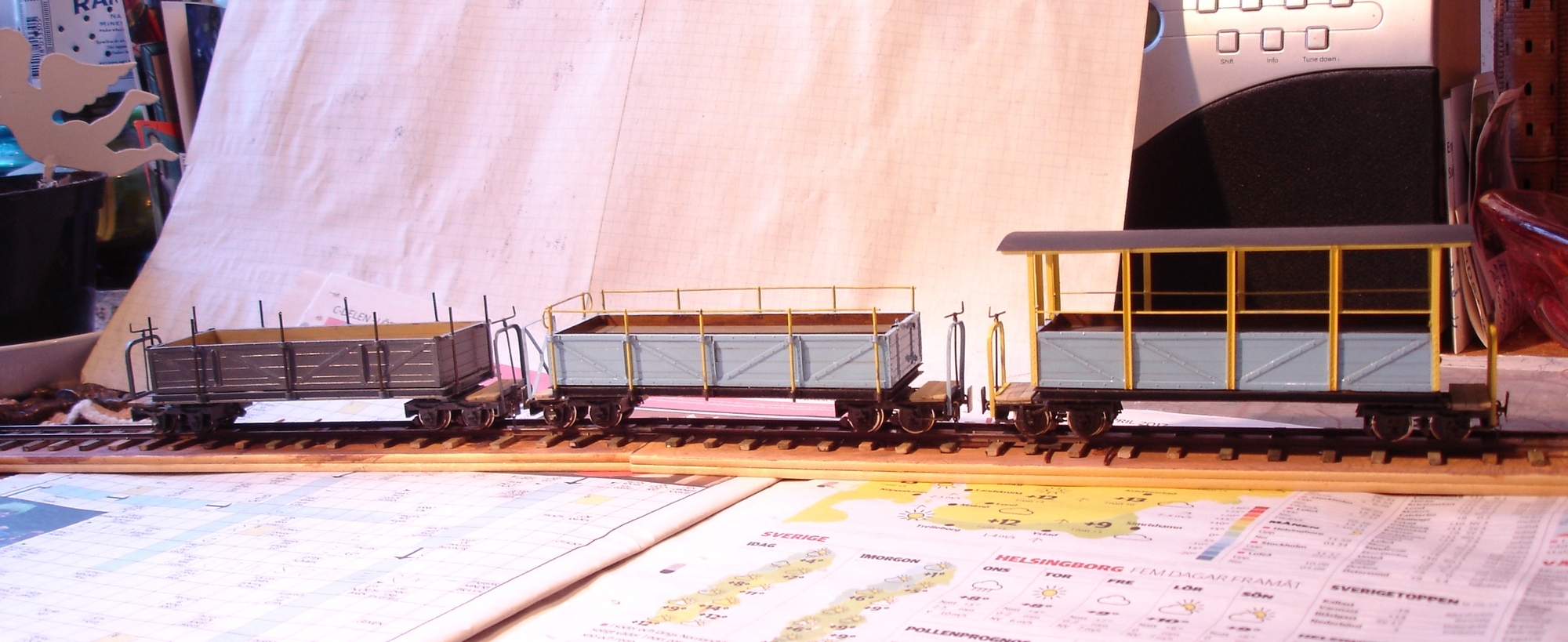

Sådär!! Äntligen målade.
Nu väntar bara turistsäsongen...

Folke

Re: Brigadelok i 0n2

Postat: tis 11 apr 2017, 12:23
av Micke Brane
Hej

Har du någon hemsides adress till "Mark Clark"?
Sökte på nätet på namnet och under "Etsat" och det upp kom konstnärliga bilder på lättklädda damer.
Sökte också på 7 mm association utan att finna.

Med vänlig hälsning,
Micke

Re: Brigadelok i 0n2

Postat: tis 11 apr 2017, 17:51
av f.gaard
Provade med Locos n stuff som det står på plåten till kopplen. Verkar komma rätt med denna sökning.
http://www.locosnstuff.co.uk/

Mvh Fredrik

Re: Brigadelok i 0n2

Postat: ons 12 apr 2017, 15:41
av Micke Brane
Tack Fredrik

//Micke
